QGIS für Pilzfreunde Teil 36 - Bereichsgrenzen trimmen

  • Willkommen in Teil 36 der Forumsreihe „QGIS für Pilzfreunde“!


    Dieser Beitrag entstand mit QGIS 3.16 unter Windows 10.


    Hier die Übersicht über alle Teile dieser Forumsreihe.


    Heutiges Ziel: Wir wollen - ausgehend vom letzten Teil - die Untersuchungsfläche derart modifizieren, dass die einzelnen Areale unmittelbar aneinandergrenzen. Es geht darum, weder Lücken noch Überschneidungen zuzulassen.


    Die Vorgehensweise im Einzelnen


    A) Installation der aktuellen QGIS-Version

    B) Das Koordinatensystem

    C) Das Plugin "Topologie-Prüfung"

    D) Lücken und Überschneidungen manuell beseitigen


    Los geht's:



    A) Installation der aktuellen QGIS-Version

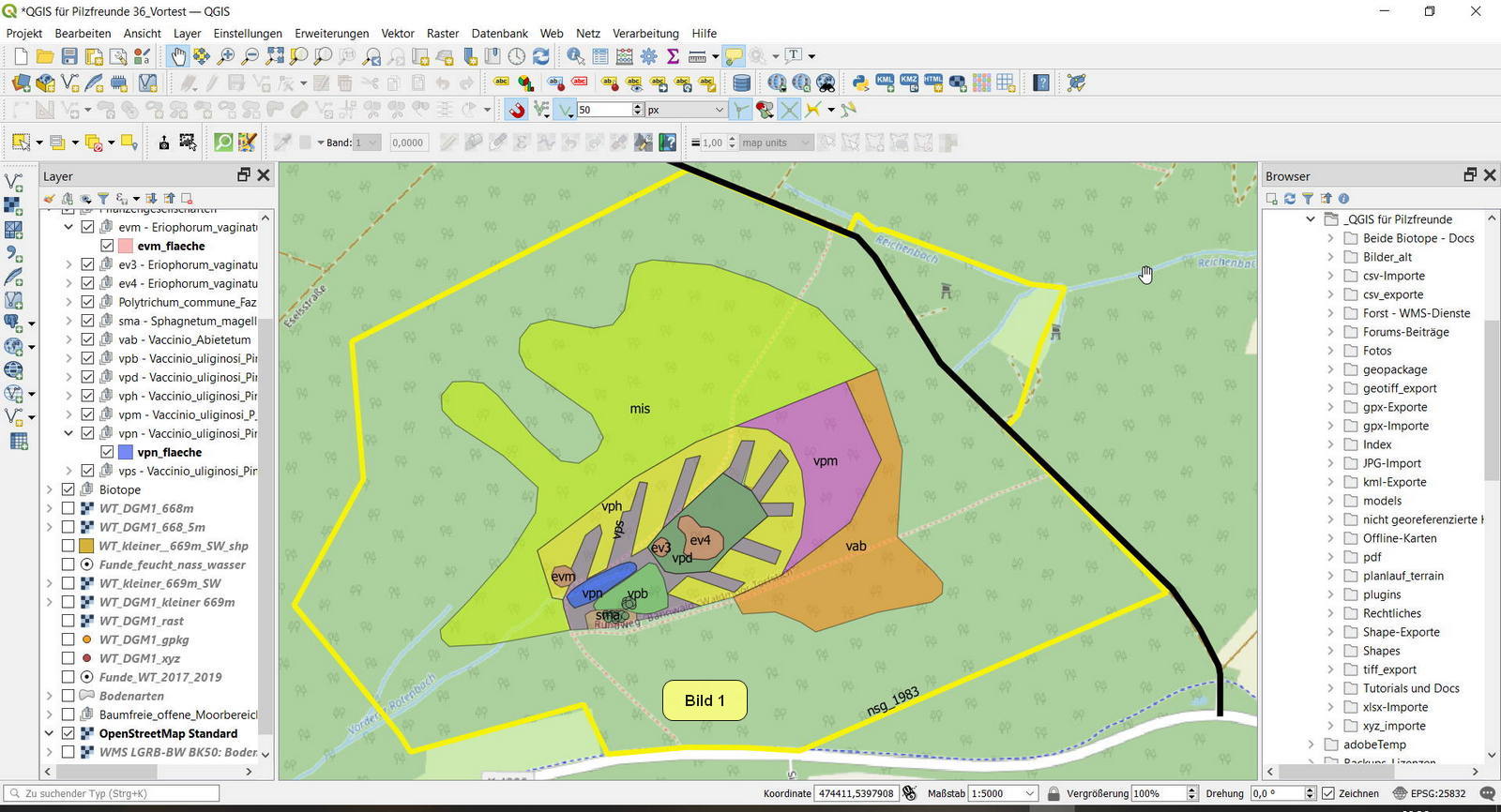

    Bild 1 zeigt unser Projekt, allerdings bereits mit der neuen QGIS-Version 3.16

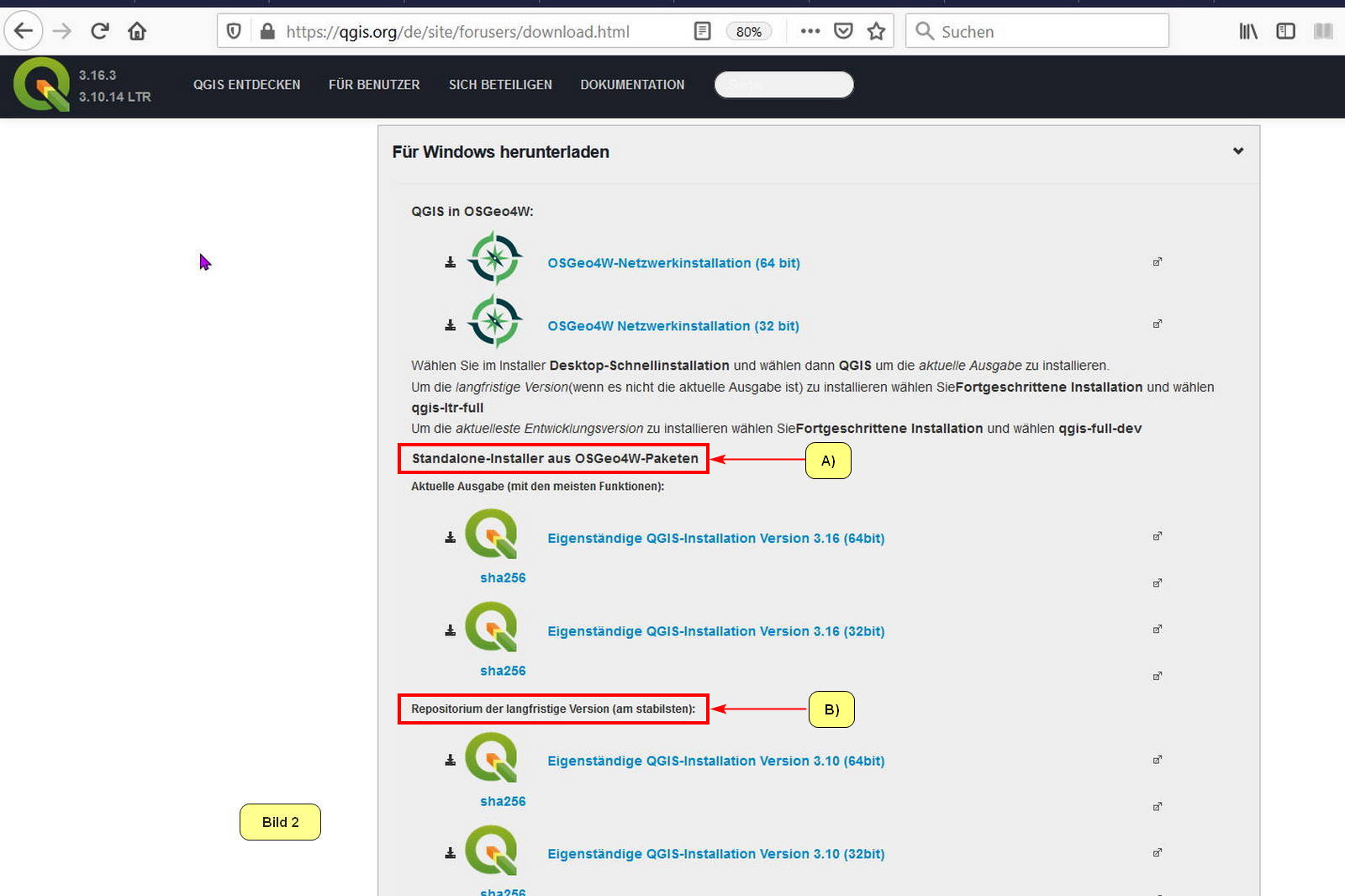

    Bild 2 zeigt, welche Versionen zum Installieren zur Verfügung stehen, jeweis in 32 Bit und 64 Bit.

    Entweder man nimmt die aktuelle Version 3.16 (A) oder die langzeitstabile Version 3.10 (B).

    Zur Version 3.16 gibt es hier eine ausführliche Dokumentation.

    Die Internetseite für die Installation: QGIS herunterladen.





    B) Das Koordinatensystem

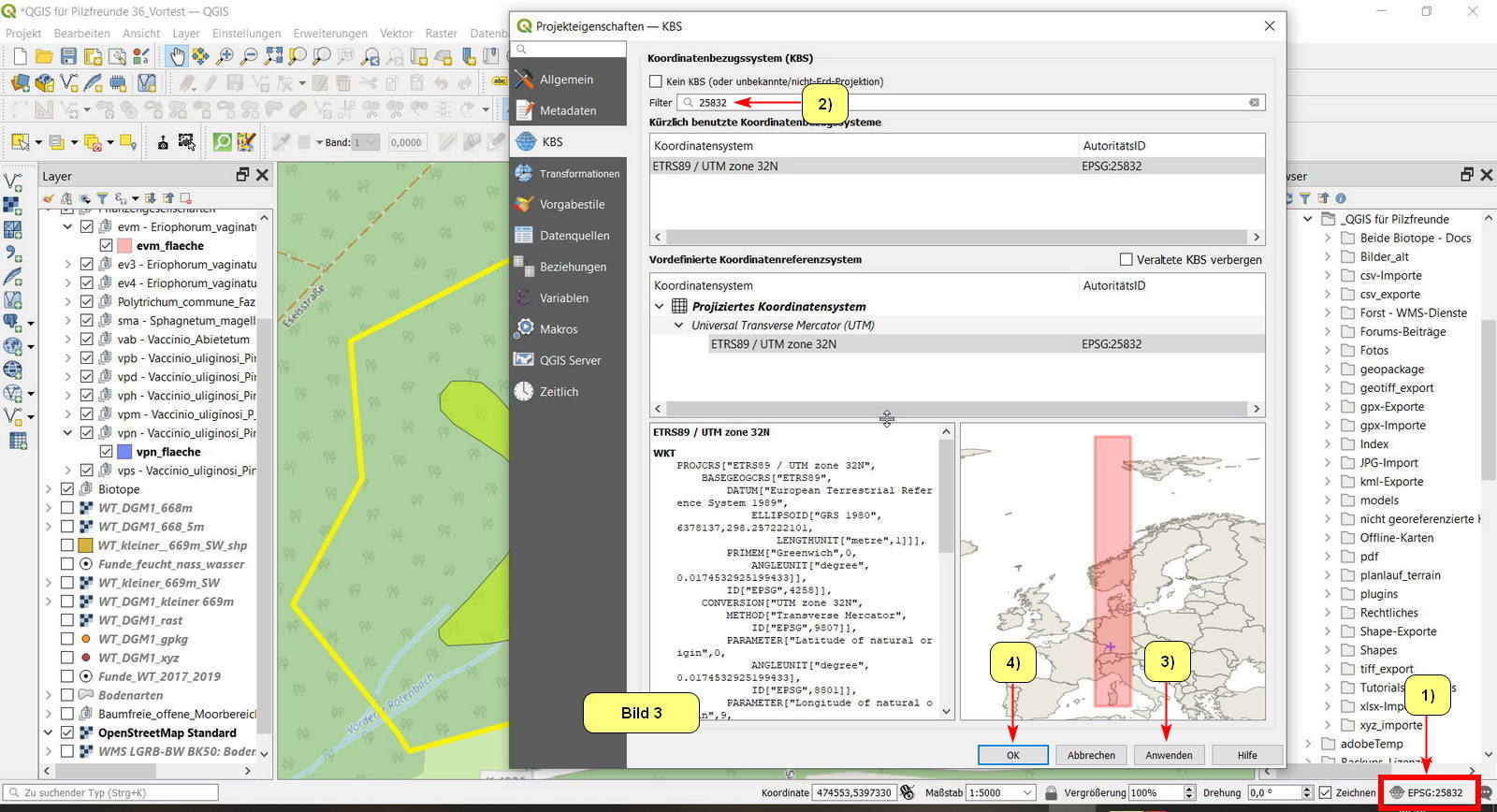

    Bild 3 zeigt, wie das hier verwendete KBS ETRS89/UTM Zone 32N (EPSG 25832) installiert wird.

    Unten rechts den Button doppelclicken (1), worauf das Untermenü "Projektionseigenschaften - KBS" geöffnet wird. Dort ganz oben im Suchfenster "25832" eingeben (2). Jetzt sieht man den durch dieses KBS abgedeckten Geobereich als rosa Streifen. Weiter geht es mit (3) und (4). Dieses KBS hat den Vorteil, dass man in der Einheit Meter messen kann, was für uns wichtig ist:





    C) Das Plugin "Topologie-Prüfung"


    Mit Hilfe dieses Plugins lassen sich die Polygone eines Projektes auf Lücken, Überschneidungen und andere Fehler in der Topologie untersuchen.


    Im Folgenden soll nur angedeutet werden, wie man das Plugin installiert und aktiviert. Wer direkt mit dem manuellen Editieren fortfahren möchte, überspringt dieses Kapitel und macht direkt bei D) weiter.

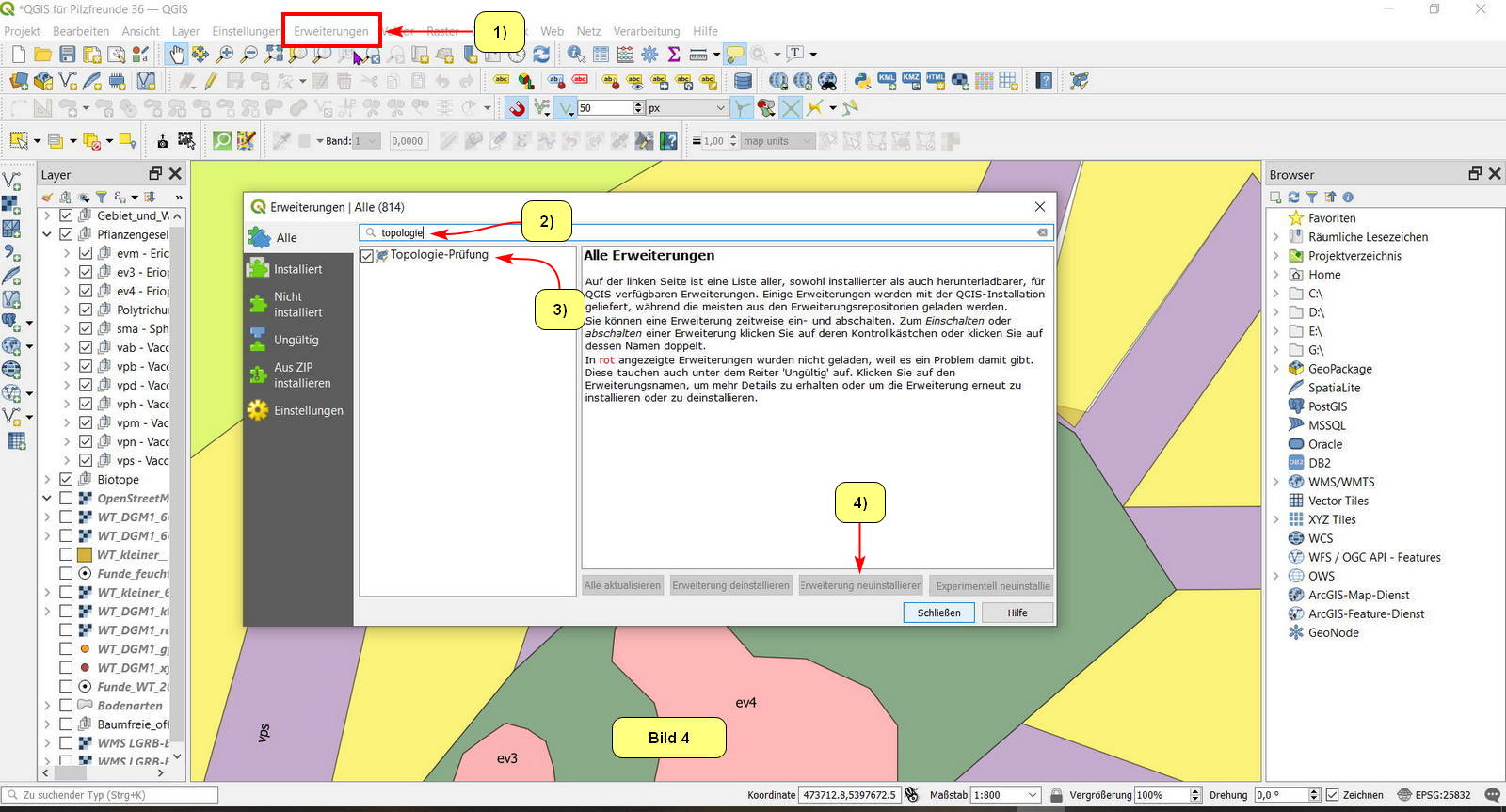

    Die Installation zeigt Bild 4: Man clickt also auf Erweiterungen (1), gibt im sich öffnenden Menü im Suchfenster topologie ein und übernimmt das Plugin via (3) und (4):

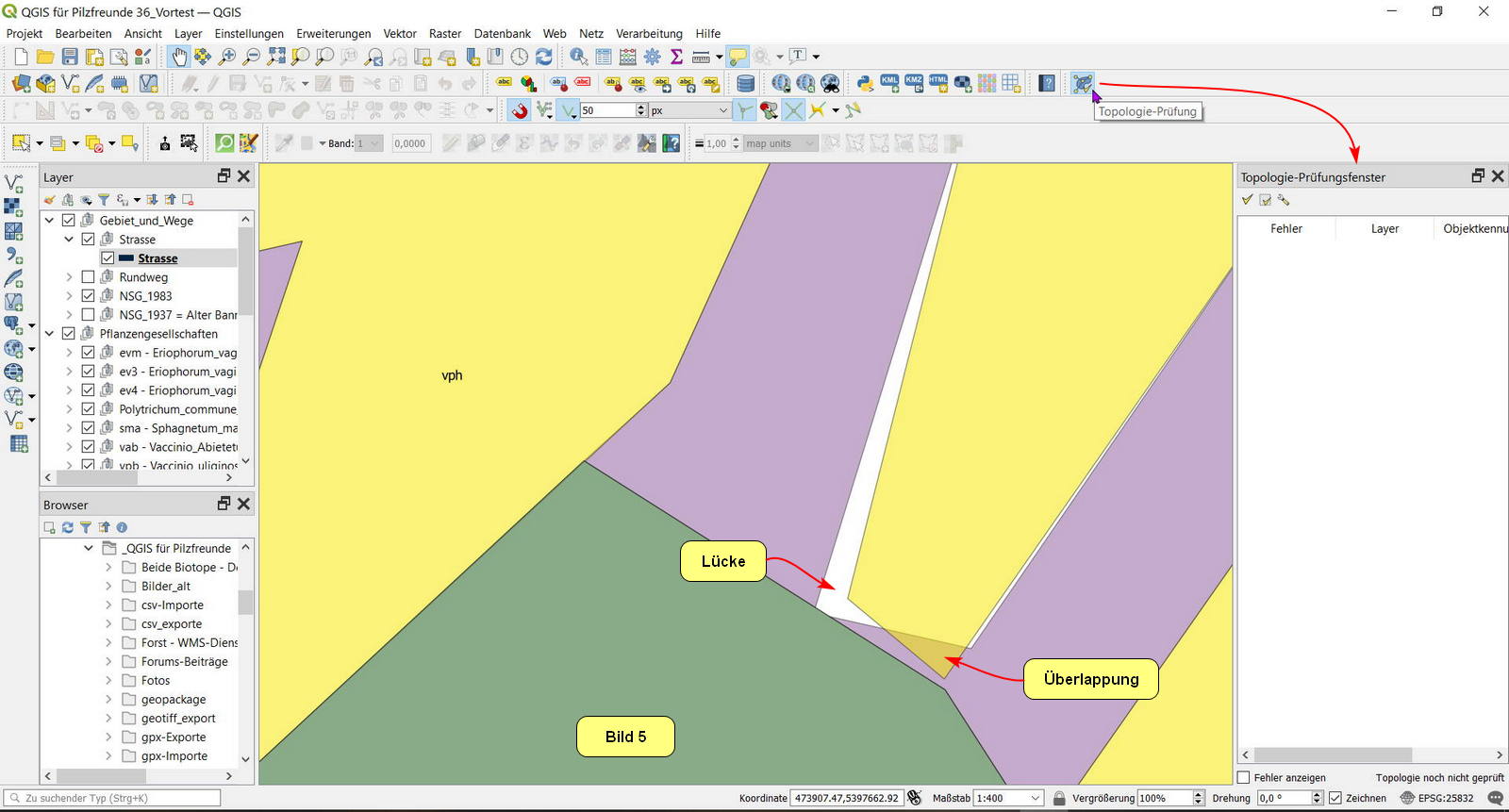

    Bild 5 zeigt einen Ausschnitt der Projektkarte, in dem man zwei Lücken und eine Überlappung erkennt.

    Das Prüfungsfenster des Plugins wird geöffnet, indem man auf den zugeordneten Button clickt. (Das Browser-Fenster hatte ich vorher nach links unter das Layer-Fensters gezogen.):

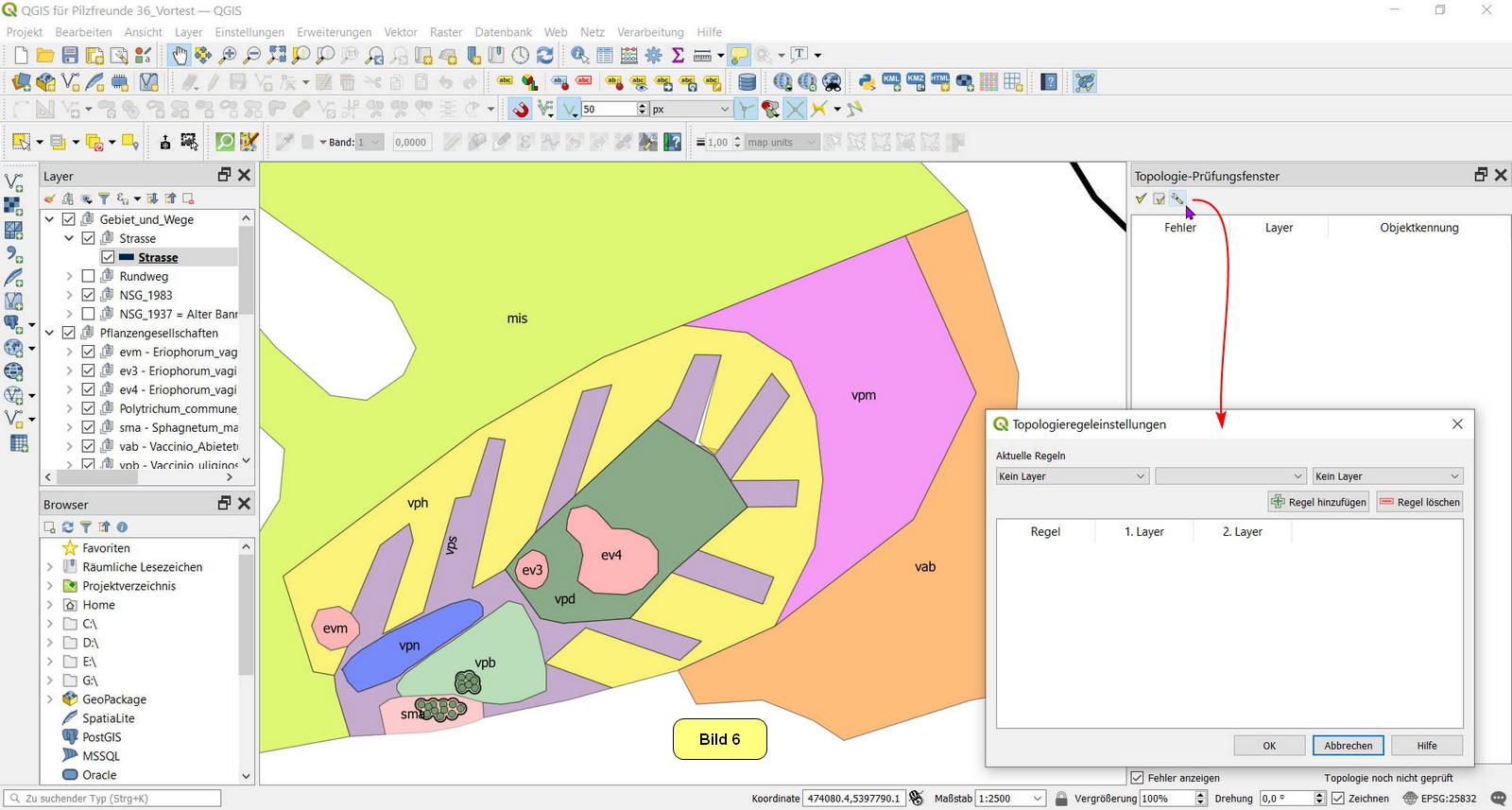

    Clickt man im Topologie-Prüfungsfenster auf das Konfigurieren-Werkzeug (Symbol eines Schraubenschlüssels), so öffnet sich ein Menü Topologieeinstellungen, in dem man Regeln zur Prüfung auf Topologiefehler selektieren kann:




    D) Lücken und Überschneidungen manuell beseitigen


    Ziel ist es, die beiden Lücken und die Überschneidung zu beseitigen. Das soll mit folgenden Verschiebungen geschehen, siehe Bild 7:

    • 1 nach 0
    • 4 nach 3
    • 2 nach 0
    • 5 nach 3

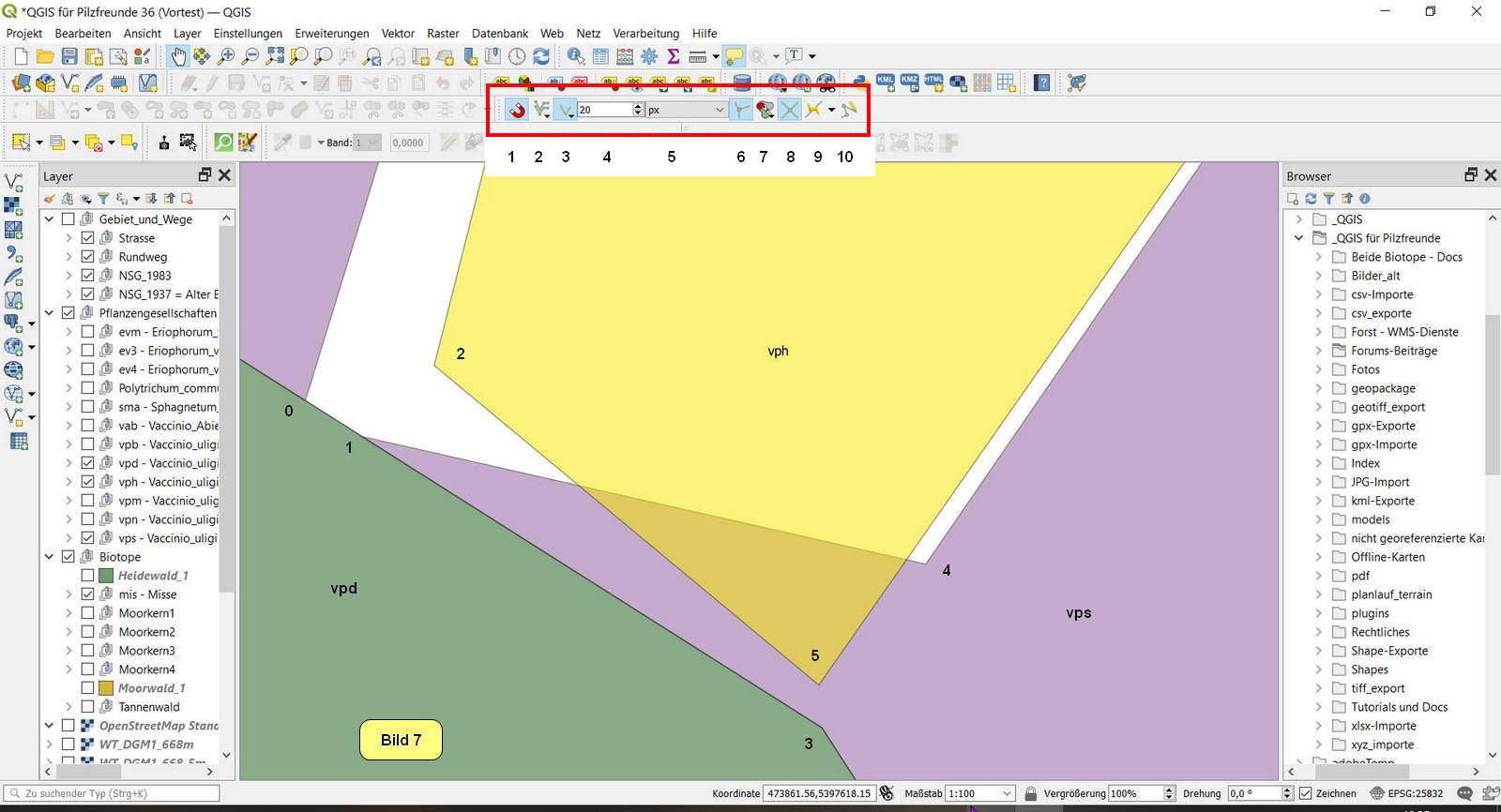

    Im Menü müssen noch die relevanten Parameter eingestellt werden, das sind die Buttons und Aufklapplisten im rot eingezeichneten Rechteck. Von links nach rechts, entsprechend der Beschriftung 1 bis 10 in Bild 7:

    1. Einrasten einschalten; ohne die Einrastfunktion geht es nicht.
    2. Alle Layer aktivieren, denn die Einrastfunktion soll auf allen sichtbaren Layern stattfinden können.
    3. Sowohl Stützpunkt als auch Segment aktivieren, da das Einrasten auf beiden Elementen möglich sein soll.
    4. Als Einrasttoleranz einen Wert zwischen 10 bis 30 Einheiten selektieren. Hier muss man evtl. experimentieren!
    5. Als Einheit selektieren wir px (= Pixel).
    6. Topologisches Editieren aktivieren.
    7. Erweiterte Konfiguration bleibt deaktiviert.
    8. Einrasten auf Schnittpunkte aktivieren: wir wollen auch an stützpunktlosen Schnittpunkten einrasten können.
    9. Spurverfolgung bleibt deaktiviert.
    10. Auch dieser Button bleibt deaktiviert.

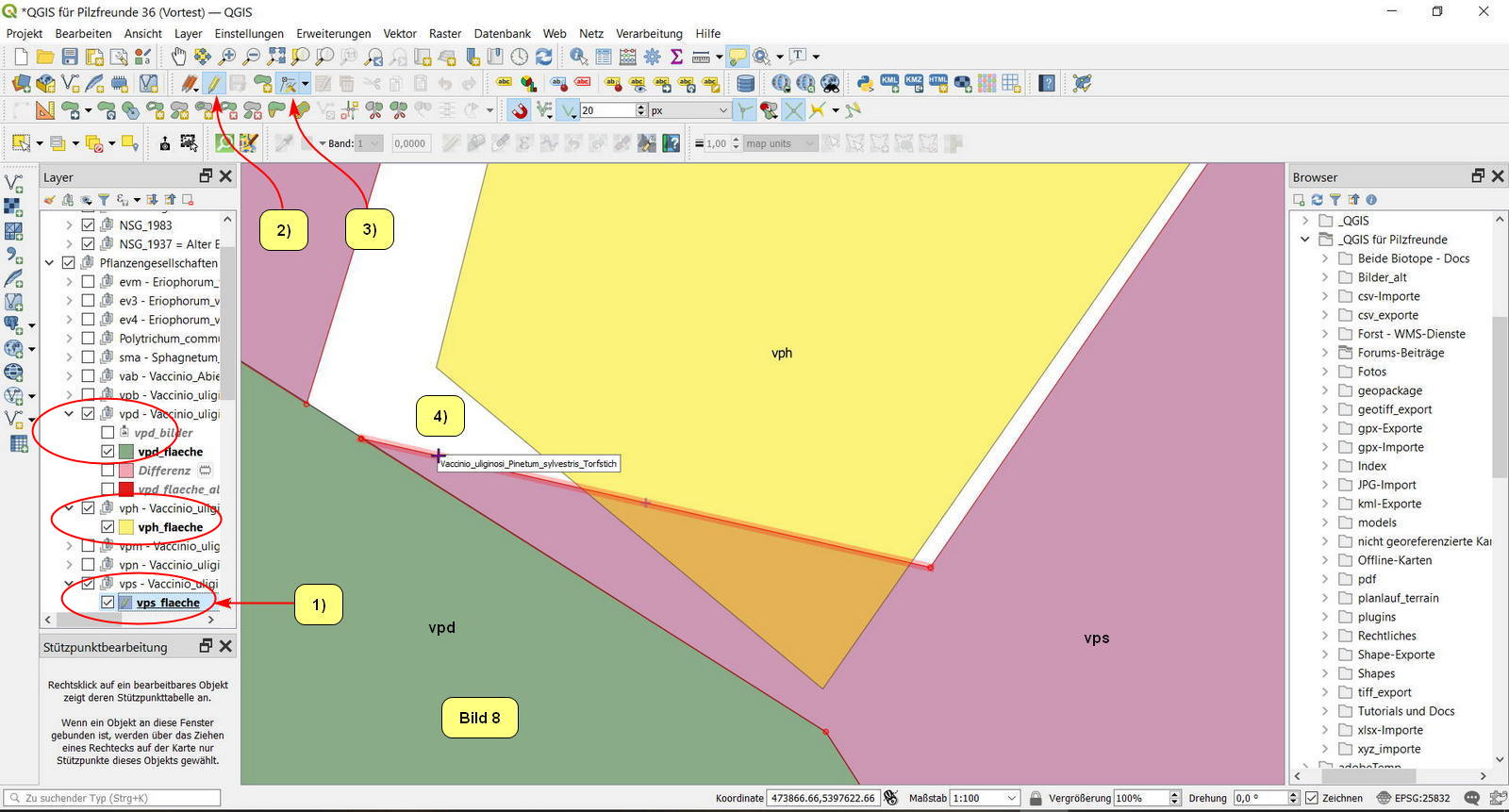

    Nun zu Bild 8:

    Es müssen im Layer-Fenster (links) die drei relevanten Polygone vpd_flaeche, vph_flaeche und vps_flaeche angehakt, d.h. sichtbar gemacht werden.

    Da vps_flaeche editiert werden soll, wird sie im Layer-Fenster auch noch angeclickt, d.h. aktiviert (1).

    Der Editier-Modus wird eingeschaltet (2) und das Knotenwerkzeug (aktueller Layer) selektiert. Daraufhin nimmt der Mauszeiger die Form eines Kreuzes an.

    Bewegt man den Mauszeiger im Bereich der vps_flaeche, werden sämtliche Knoten dieses Polygons als Punkte hervorgehoben. Wir sehen die Reaktion, wenn man den Mauszeiger in den Bereich des unteren Segnments von vps_flaeche hineinbewegt (4).



    Wichtig: Das Knotenwerkzeug wurde ab QGIS 3.0 überarbeitet und umbenannt. Es arbeitet jetzt nach dem Click - Click - Prinzip, wie es in den folgenden Bildern zu sehen ist:

    Als Erstes wird der Mauszeiger in die Nähe von Knoten 1 bewegt, bis im Knoten ein rotes x erscheint.

    Es ist durchaus möglich, dass dies nicht auf Anhieb klappt. Dann am besten verschiedene Werte der Einrasttoleranz (siehe oben) ausprobieren!

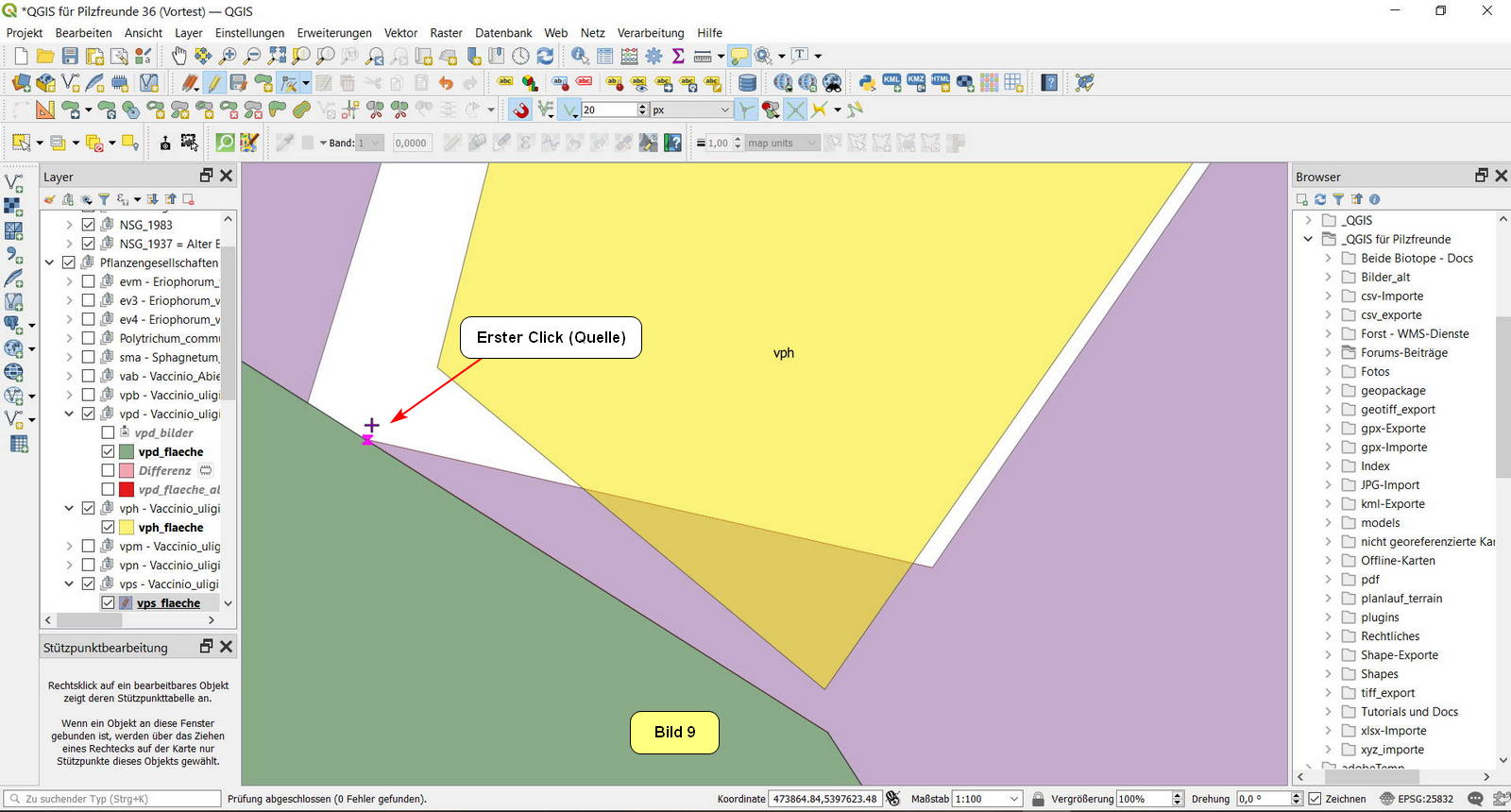

    Nun einen ersten Linksclick durchführen:

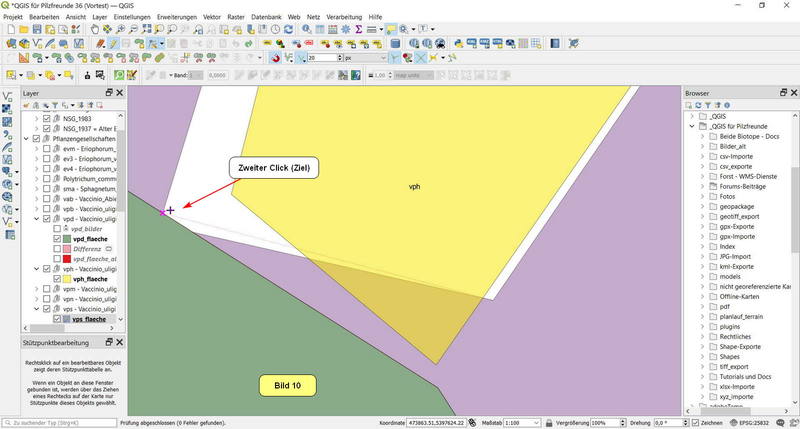

    Nun wird der Mauszeiger in Richtung auf den Knoten 0 bewegt, worauf eine dünne, gestrichelte Linie mitgeführt wird (in Bild 10 ganz schwach erkennbar). Sobald an Knoten 0 ein rotes x erscheint, clicken wir ein zweites Mal:

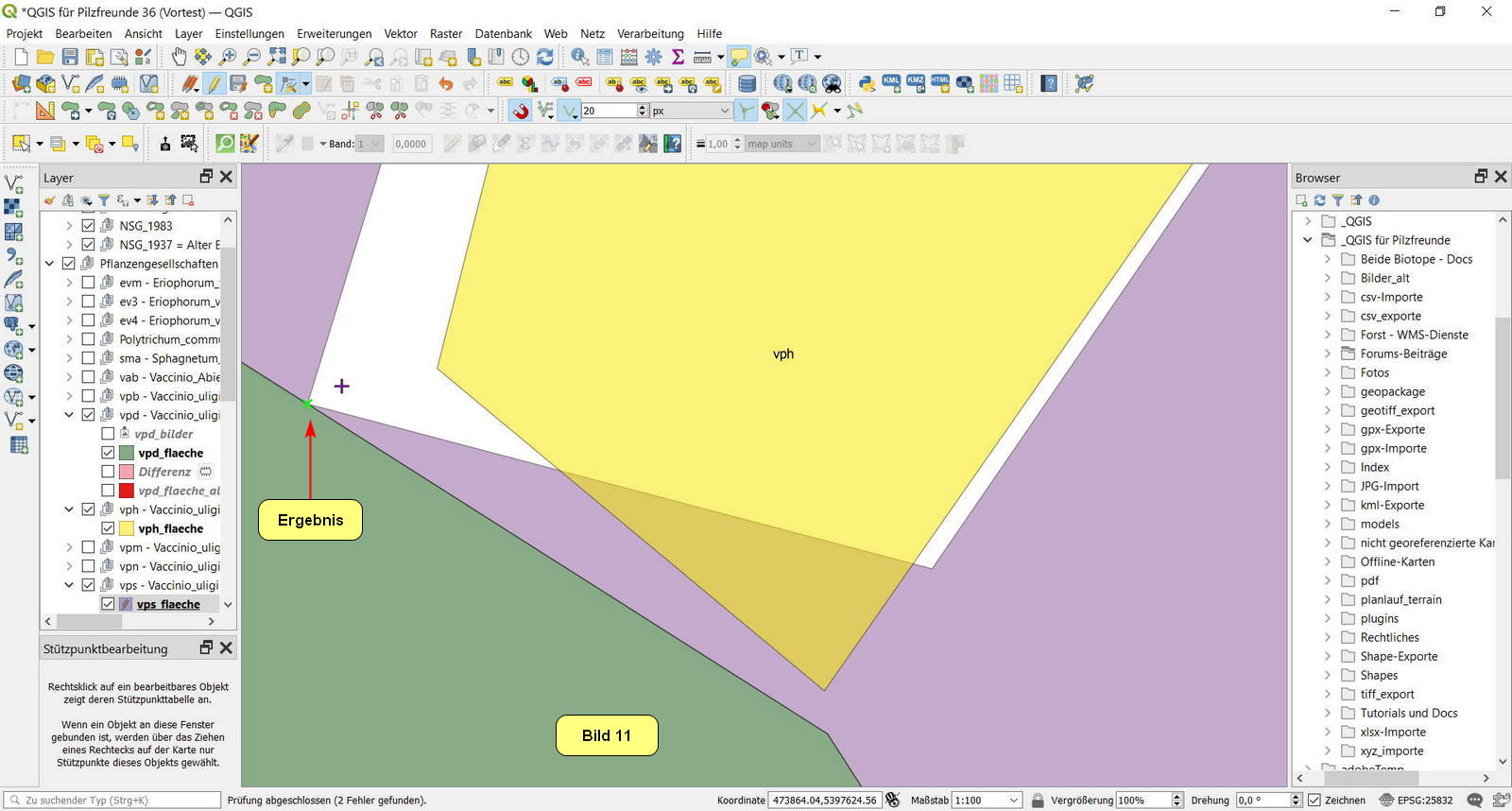

    Durch diesen zweiten Linksclick wird Knoten 1 automatisch korrekt umplatziert:

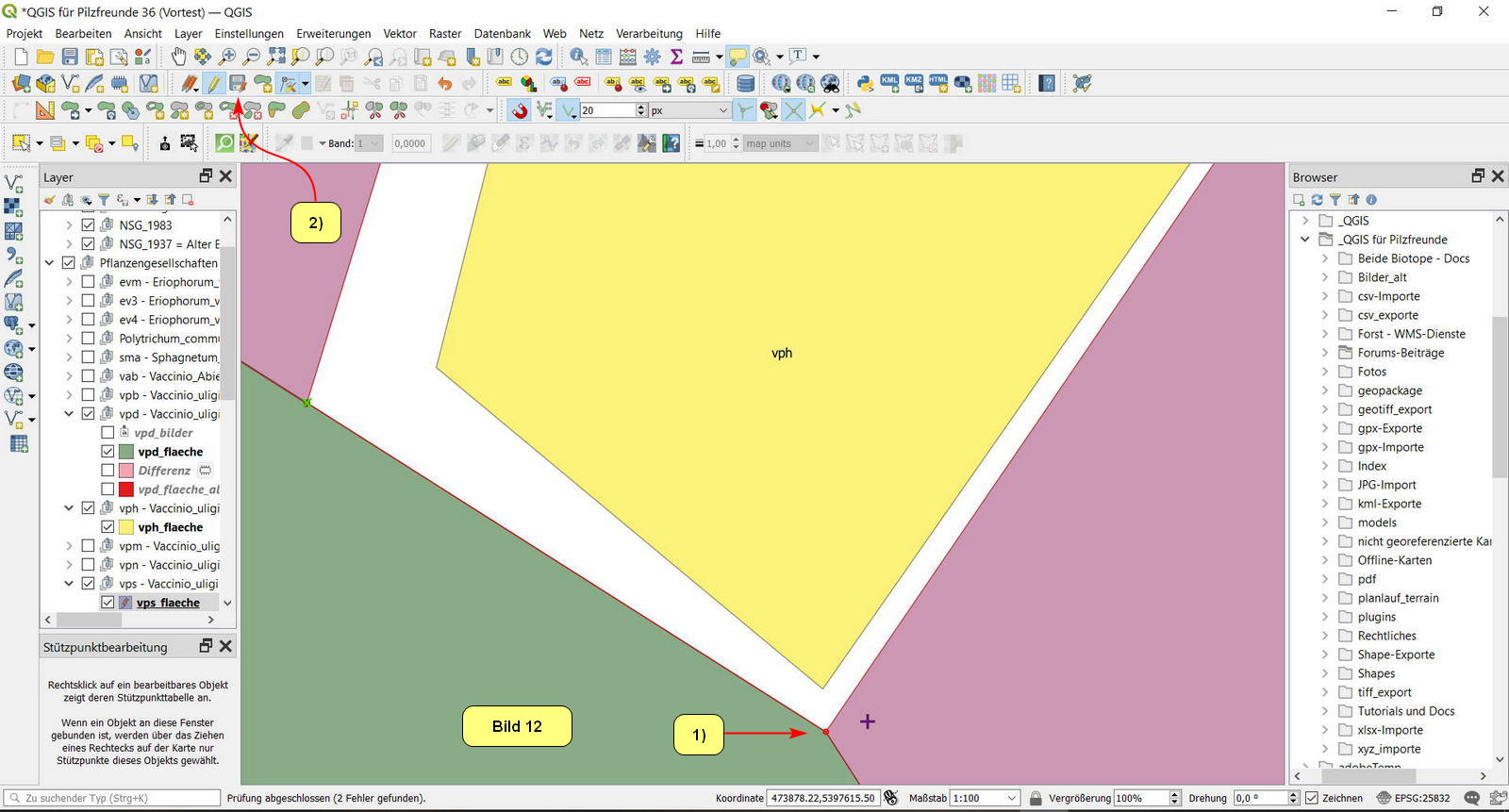

    In entsprechender Art und Weise verschieben wir Knoten 4 zum Knoten 3 hin. Das Ergebnis zeigt das nächste Bild (1). Nun müssen die beiden Änderungen von vps_fläche gespeichert werden (2):

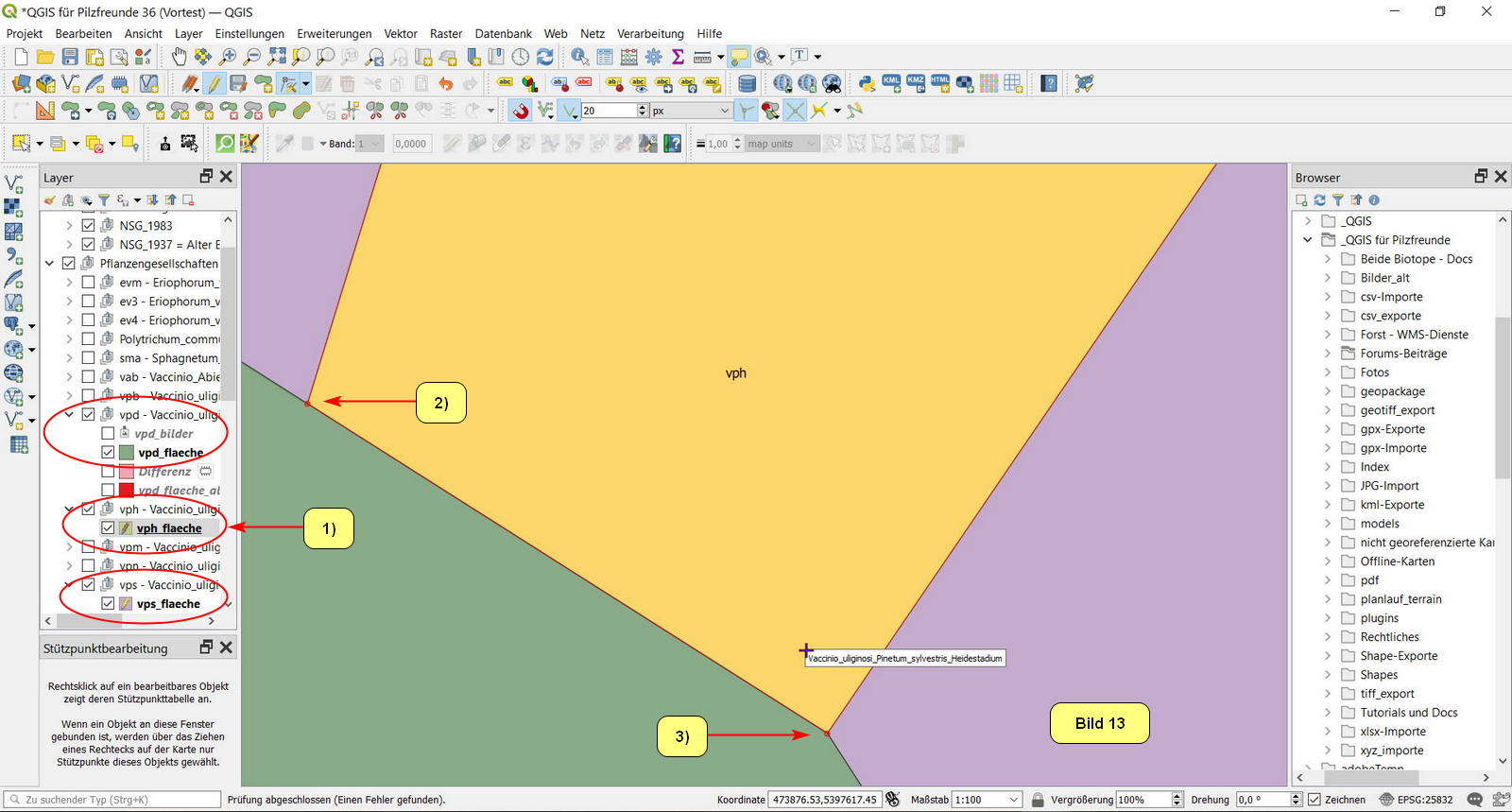

    Nun wird das Polygon vph_flaeche editiert: Im Layerfenster bleiben die relevanten drei Polygone weiterhin sichtbar geschaltet, d.h. angehakt. Wir selektieren vph_flaeche durch Anclicken (1). Dann platzieren wir Knoten 2 auf die Position von Knoten 0 (2) und Knoten 5 auf die Position von Knoten 3 (3). Bild 13 zeigt das Ergebnis:

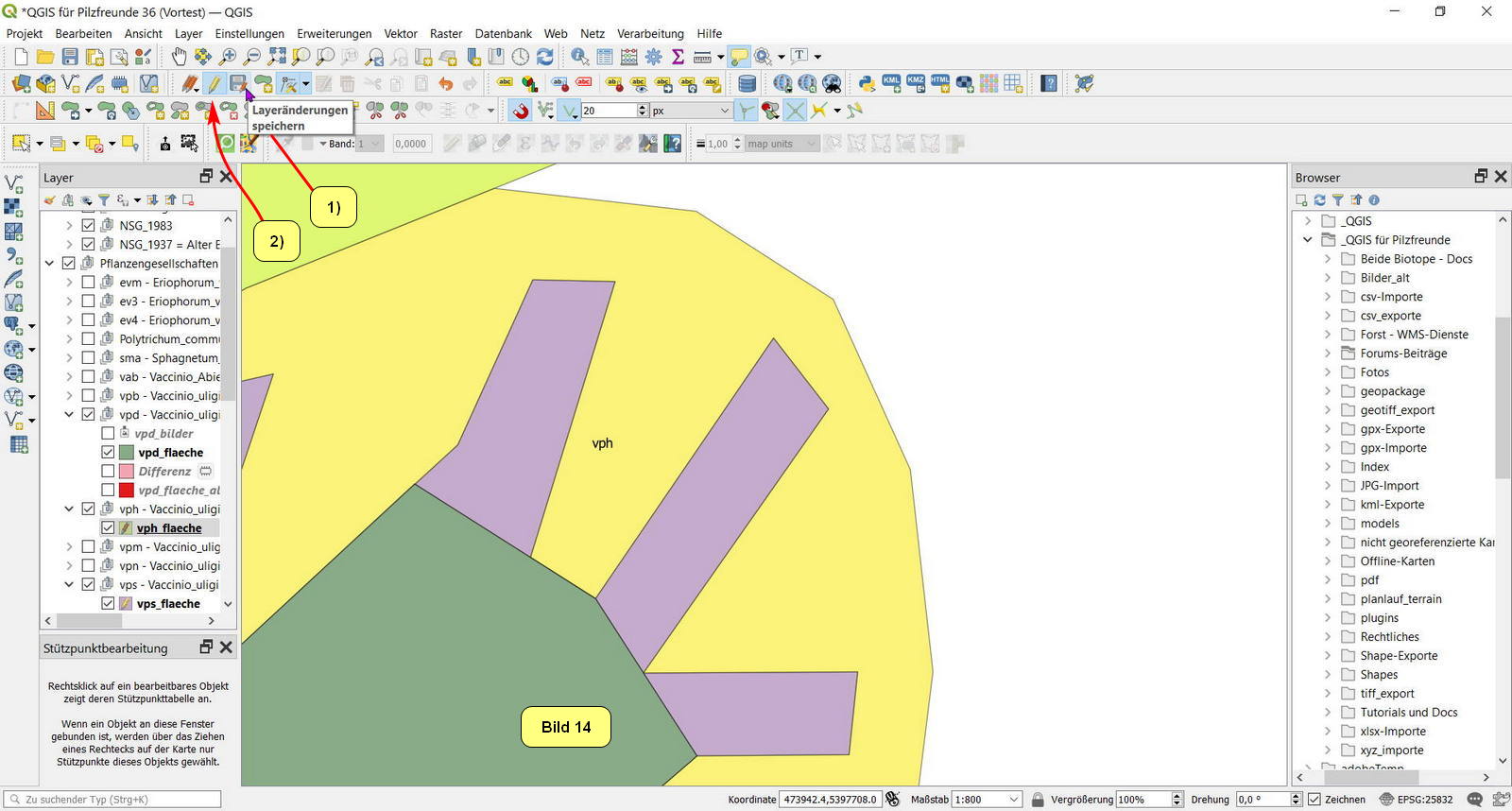

    Wir schließen das Editieren ab, indem wir die Änderungen von vph_flaeche speichern (1) und dann den Editiermodus verlassen (2):

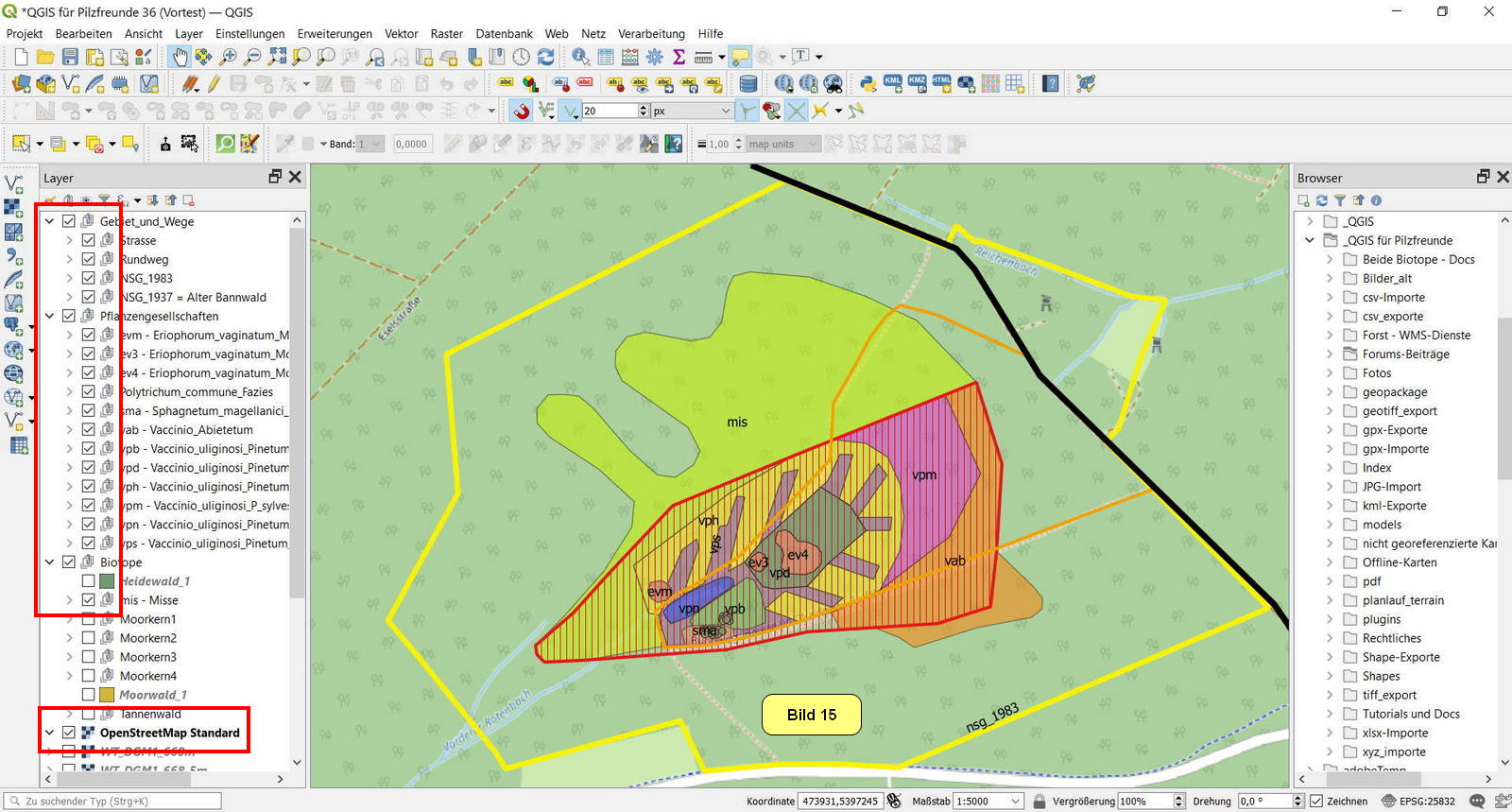

    Abschließend im Layer-Fenster alle wichtigen Polygone und den Basislayer OSM wieder sichtbar machen (anhaken):




    Das war's!



    Viel Erfolg beim Nachvollziehen! :kaffee:

    Bernd
