QGIS für Pilzfreunde Teil 28 – Beschriftung

  • Willkommen in Teil 28 der Forumsreihe „QGIS für Pilzfreunde“!


    Dieser Beitrag entstand mit QGIS 3.10.3 unter Windows 10.


    Hier die Übersicht über alle Teile dieser Forumsreihe.


    Heutiges Ziel: Wir werden einige Layer im Kartenfenster beschriften.


    Es wird dringend empfohlen, die QGIS-Version 3.10.3 "long time release repository (most stable)" zu verwenden (Stand Februar 2020).



    A) Vorarbeit:


    Wir beginnen damit, dass wir einigen Layern passendere Namen zuteilen:

    a) NSG wird umbenannt in NSG_1983

    b) Bannwald_alt wird umbenannt in NSG_1937.


    Dann sieht das QGIS-Fenster wie folgt aus:






    B) Die Beschriftungstexte (fett) und die zu beschriftenden Layer:


    a) Linien-Layer (tracks):
    nsg_1937 - NSG_1937

    nsg_1983 - NSG_1983


    b) Polygon-Layer (Flächen):

    sma - Sphagnetum_magellanici_Moor1

    evm - Eriophorum_vaginatum_Monilia_Moor2

    ev3 - Eriophorum_vaginatum_Moor3

    ev4 - Eriophorum_vaginatum_Moor4

    vab - Vaccinio_Abietetum

    vpm - Vaccinio_uliginosi_P_sylvestris_P_mugo

    vpn - Vaccinio_uliginosi_Pinetum_sylvestris_Bachniederung

    vpb - Vaccinio_uliginosi_Pinetum_sylvestris_Birkendominanz

    vpd - Vaccinio_uliginosi_Pinetum_sylvestris_Dickung

    vph - Vaccinio_uliginosi_Pinetum_sylvestris_Heidestadium

    vps - Vaccinio_uliginosi_Pinetum_sylvestris_Torfstich

    mis - "Biotop" Misse



    C) Beispiel Linienlayer nsg_1983


    Durch Doppelclick auf den Layer nsg_1983 tracks öffnet sich das zugehörigen Layereigenschaften-Menü. Hier selektieren wir Beschriftungen, klappen das oberste Menü herunter und selektieren Einzelne Beschriftungen:





    Wir selektieren die Rubrik Text und geben wie folgt ein:

    Bei Wert wird name überschrieben mit 'nsg_1983' (also in einfachen Hochkommata).

    Als Textgröße wähle ich 10, als Textfarbe schwarz:

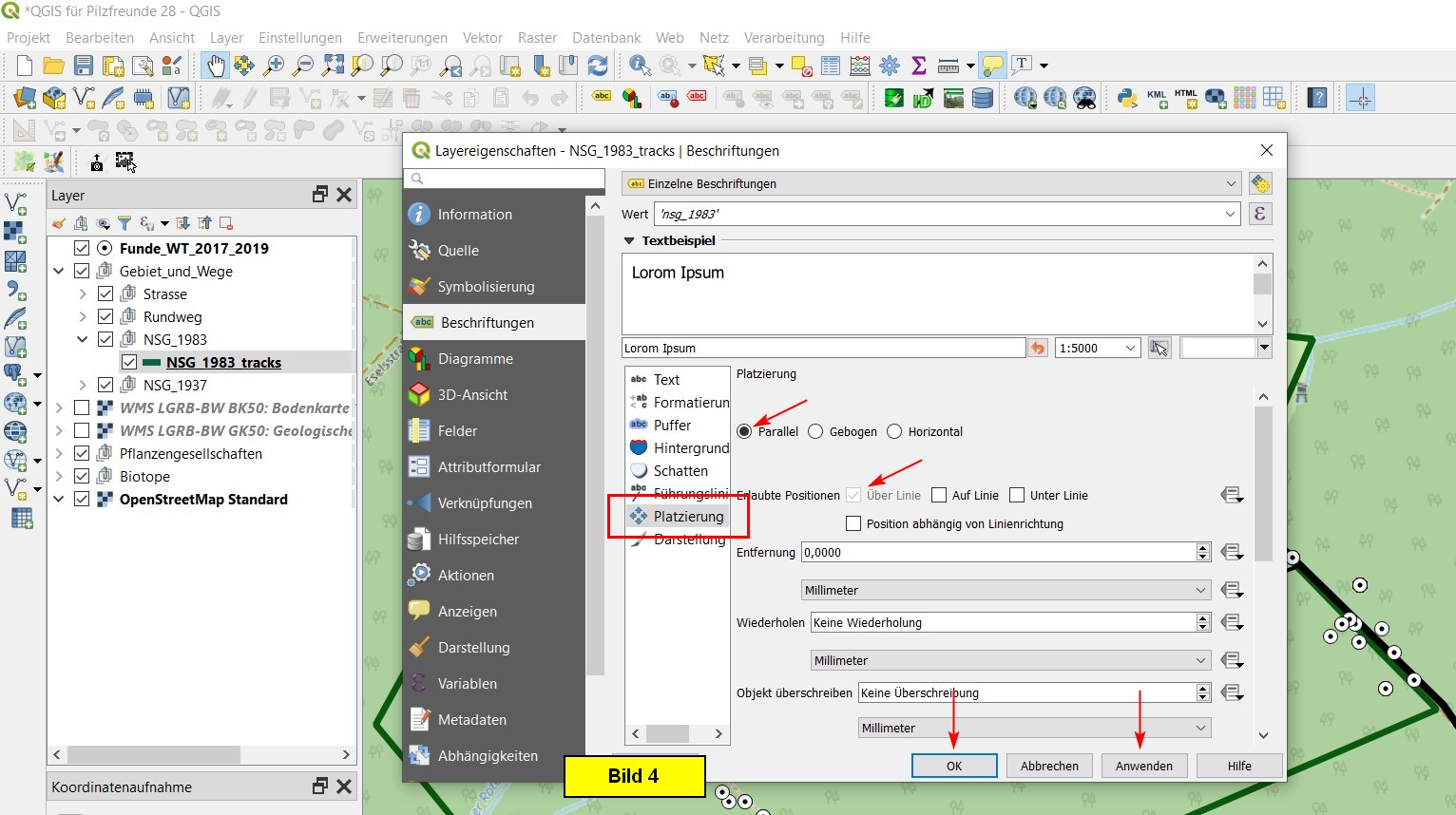

    Anschließend selektieren wir die Rubrik Platzierung und punkten derart, dass der Text parallel zur Linie verläuft.

    Außerdem selektieren wir, ob der Text über, auf oder unter der Linie angeordnet wird.

    Nun den Button Anwenden clicken und kontrollieren, ob uns das Ergebnis gefällt. Falls ja, wird mit OK abgeschlossen:





    Das Ergebnis sehen wir hier:






    D) Beispiel Polygonlayer mis

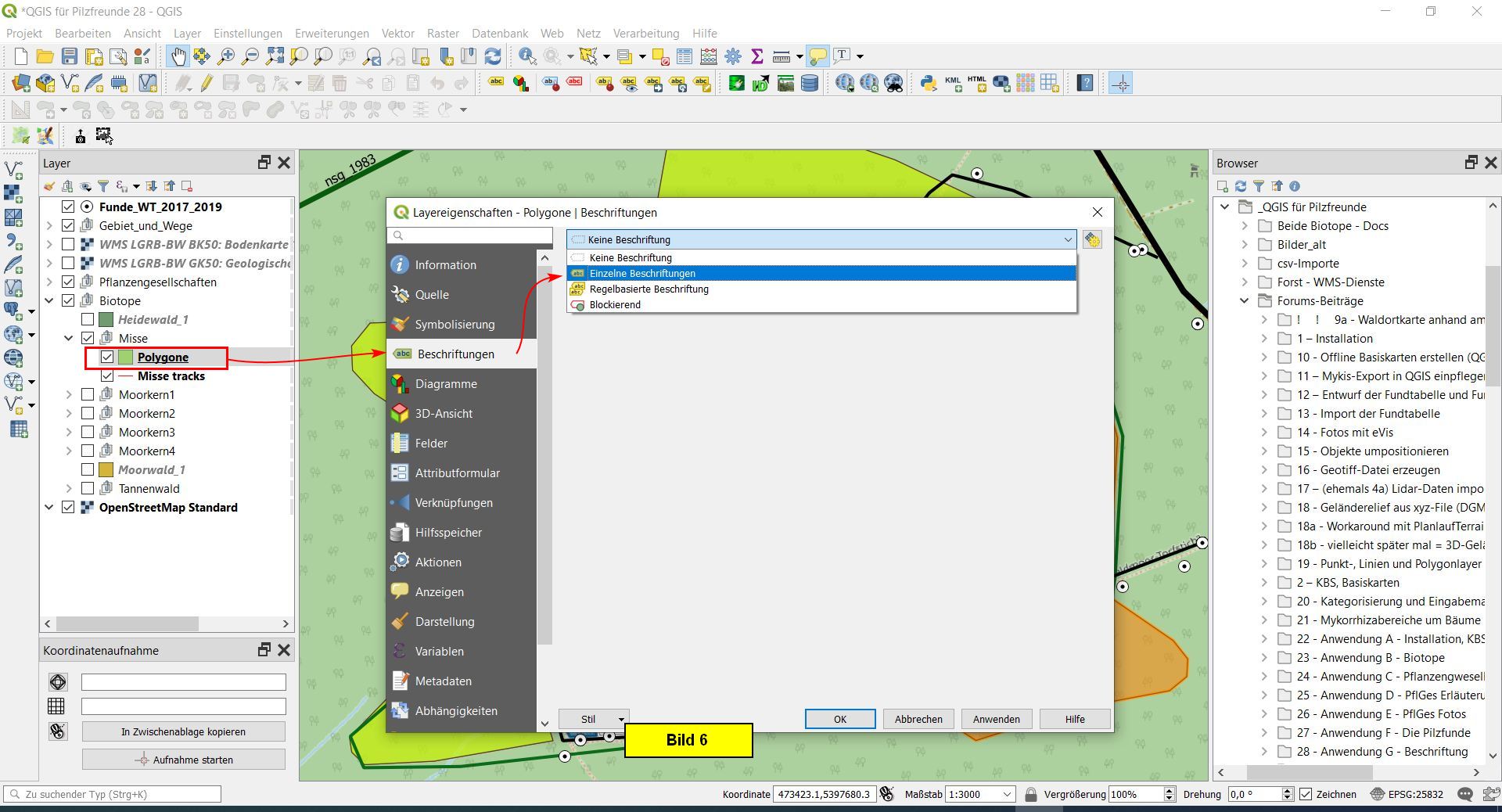

    Durch Doppelclick auf den Polygonlayer der Layergruppe Misse öffnet sich das zugehörigen Layereigenschaften-Menü. Hier selektieren wir Beschriftungen, klappen das oberste Menü herunter und selektieren Einzelne Beschriftungen:





    Die beiden nächsten Bilder zeigen, was einzugeben und zu selektieren ist. Rubrik Text:

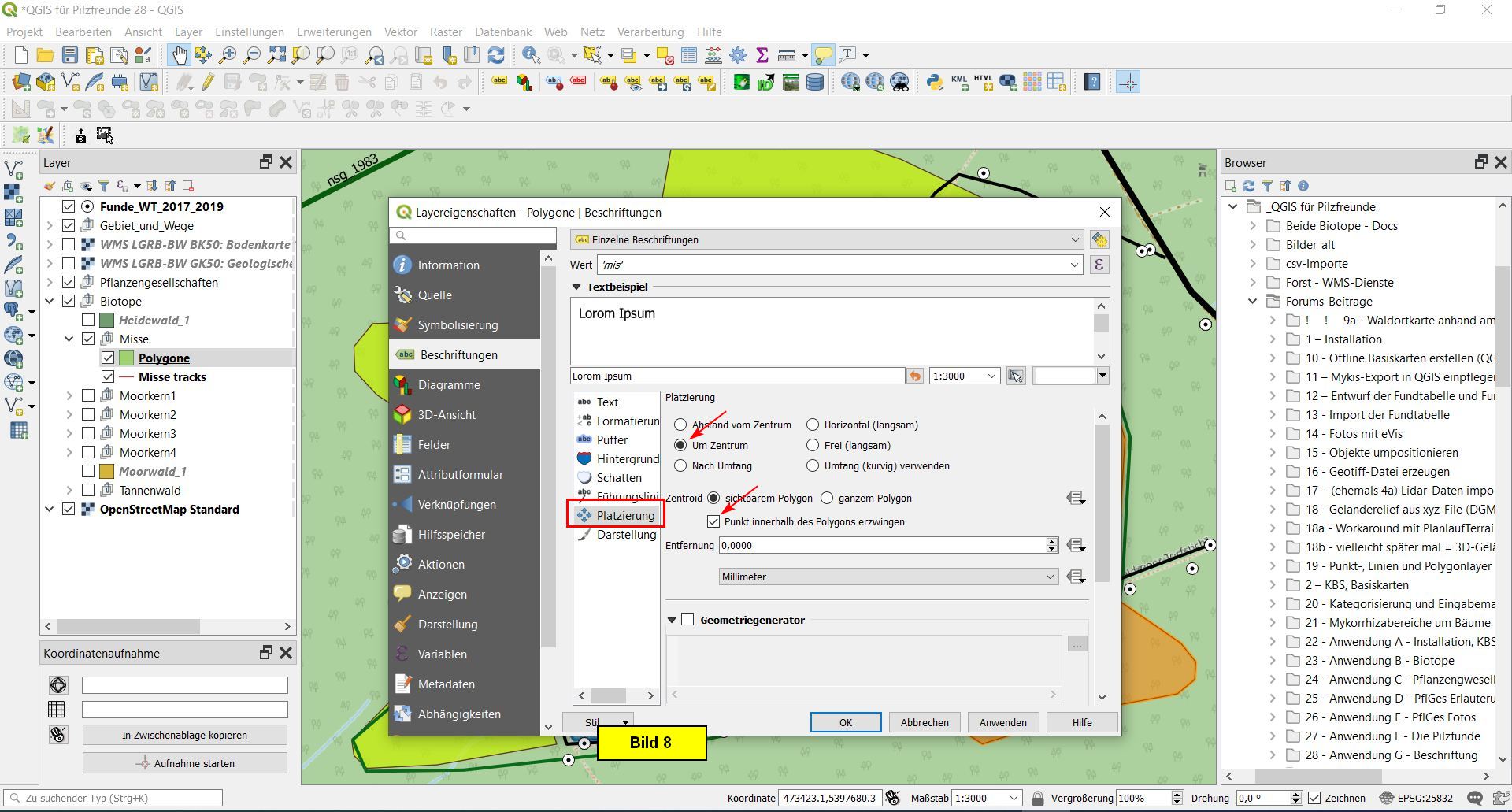

    Rubrik Platzierung:

    Der Ankerpunkt der Beschriftung wird ins Zentrum der sichtbaren Fläche gelegt:




    Nachdem man noch Anwenden und OK geclickt hat, ist die Beschriftung mis abgeschlossen. Im Ergebnis erkennt man außerdem, dass die Beschriftung des Linienlayers (nsg_1983) automatisch ins Bild gerückt wird:





    Sind sämtliche Beschriftungen vollzogen, sieht es wie folgt aus:

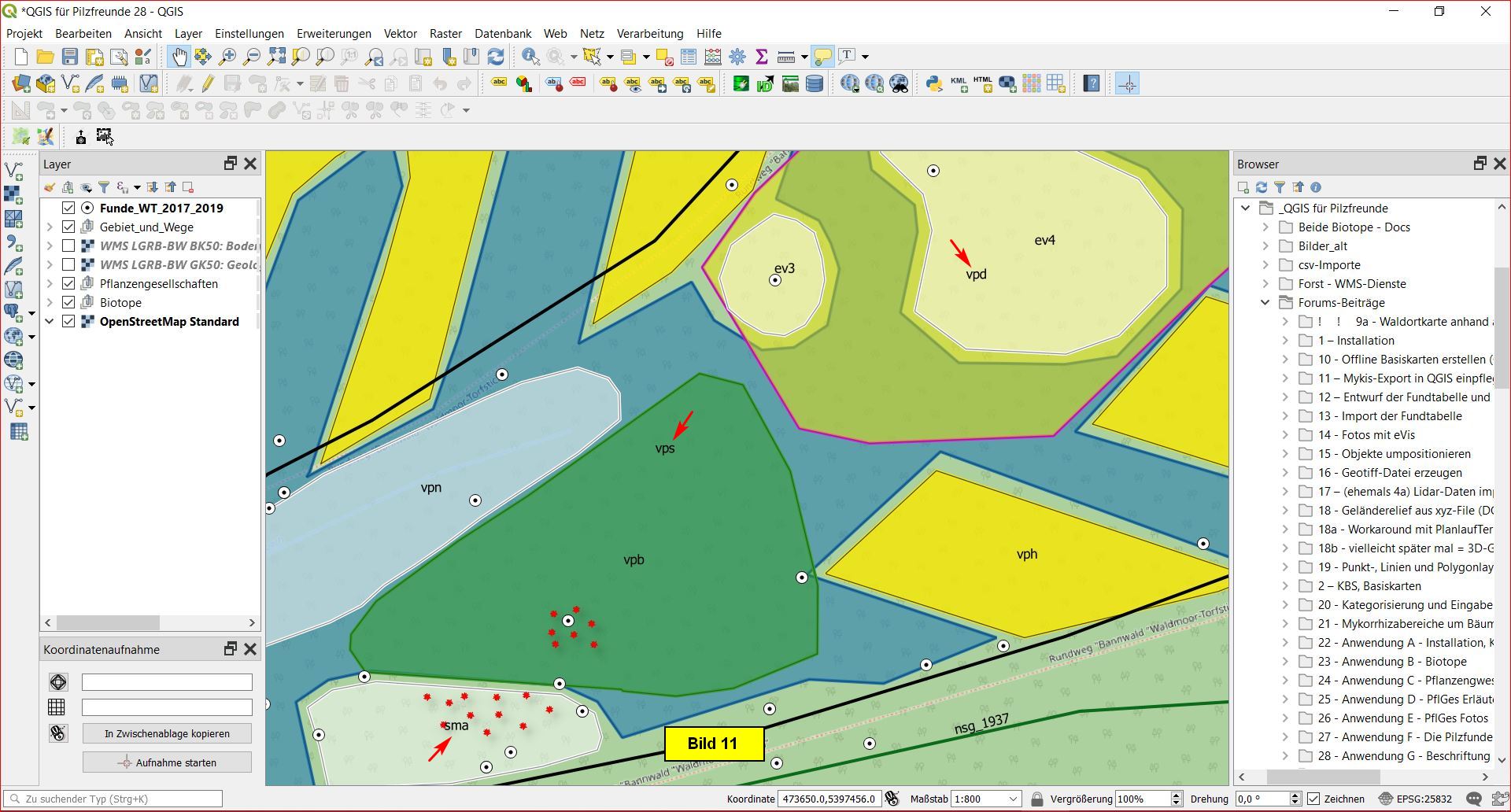

    Zoomt man ins Bild hinein, erkennt man, dass einige Beschriftungen etwas "unglücklich" platziert sind (Pfeile):

    vps, vpd sowie sma: vps sollte im blauen, vpd im olivgrünen Bereich liegen, und sma wird von den Sternen des Polytrichum-Fazies überdeckt.





    Zur Abhilfe wird man für diese drei Fälle als Ankerpunkt der Beschriftung nicht das Zentrum der jeweiligen Fläche heranziehen, sondern so parametrieren, dass Position und Winkellage des Textes manuell eingestellt werden können.


    Hier möchte ich das Vorgehen an vps (verantwortlich für die blaue Fläche des Torfstichs) erläutern. Letztendlich soll diese Beschriftung manuell an der Stelle platziert werden, auf die der rote Pfeil zeigt:





    E) Beispiel Beschriftung vps manuell in Position und Winkel einstellbar

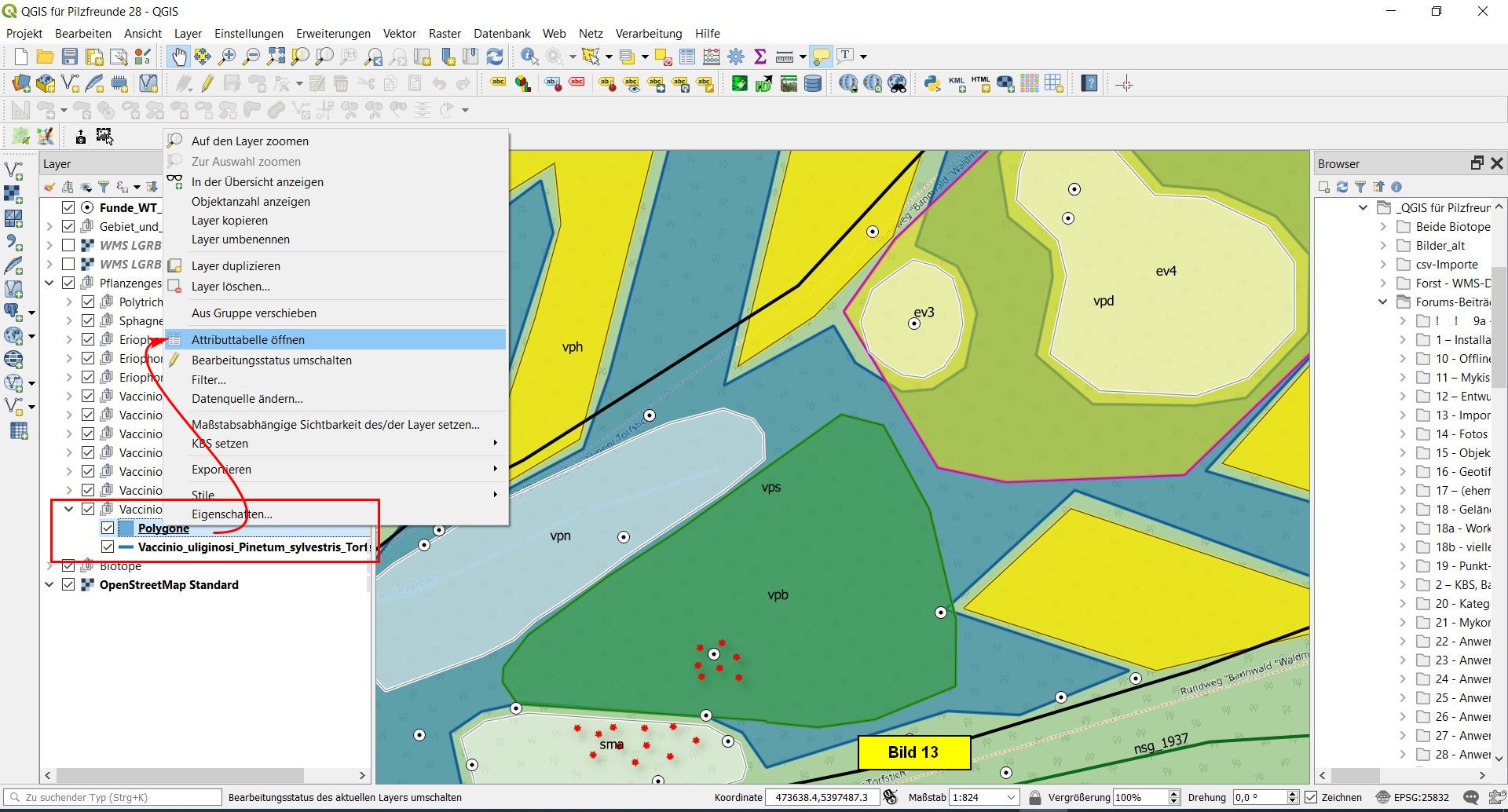

    Über Rechtsclick auf den entsprechenden Polygonlayer und Click auf Attributtabelle des Kontextmenüs öffnen wir diese. Wir werden sie weiter unten um drei Spalten mit den Namen x, y und rotation erweitern:





    In der Attributtabelle schalten wir den Editiermodus ein (1.) und clicken auf Neue Spalte (2.). In das sich öffnende Menü tragen wir die unten stehende Werte für die x-Koordinate ein (3.): Name = x, Typ = Dezimalzahl (real), Länge = 20, Genauigkeit = 4. Dann schließen wir mit OK ab (4.):




    Entsprechend wird eine weitere Spalte für die y-Koordinate hinzugefügt mit den Werte: Name = y, Typ = Dezimalzahl (real), Länge = 20, Genauigkeit = 4. Mit OK abschließen.


    Schließlich fügen wir noch eine Spalte für den Drehwinkel hinzu mit den Werten: Name = rotation, Typ = Dezimalzahl (real), Länge = 20, Genauigkeit = 4. Mit OK abschließen.


    Wie man im nächsten Bild erkennen kann, sind in der Tabelle rechts die drei Spalten tatsächlich generiert worden.

    Nun müssen wir noch die Änderung in der Tabelle abspeichern (1.) und den Editiermodus wieder verlassen (2.).

    Dann die Tabelle schließen (3.):

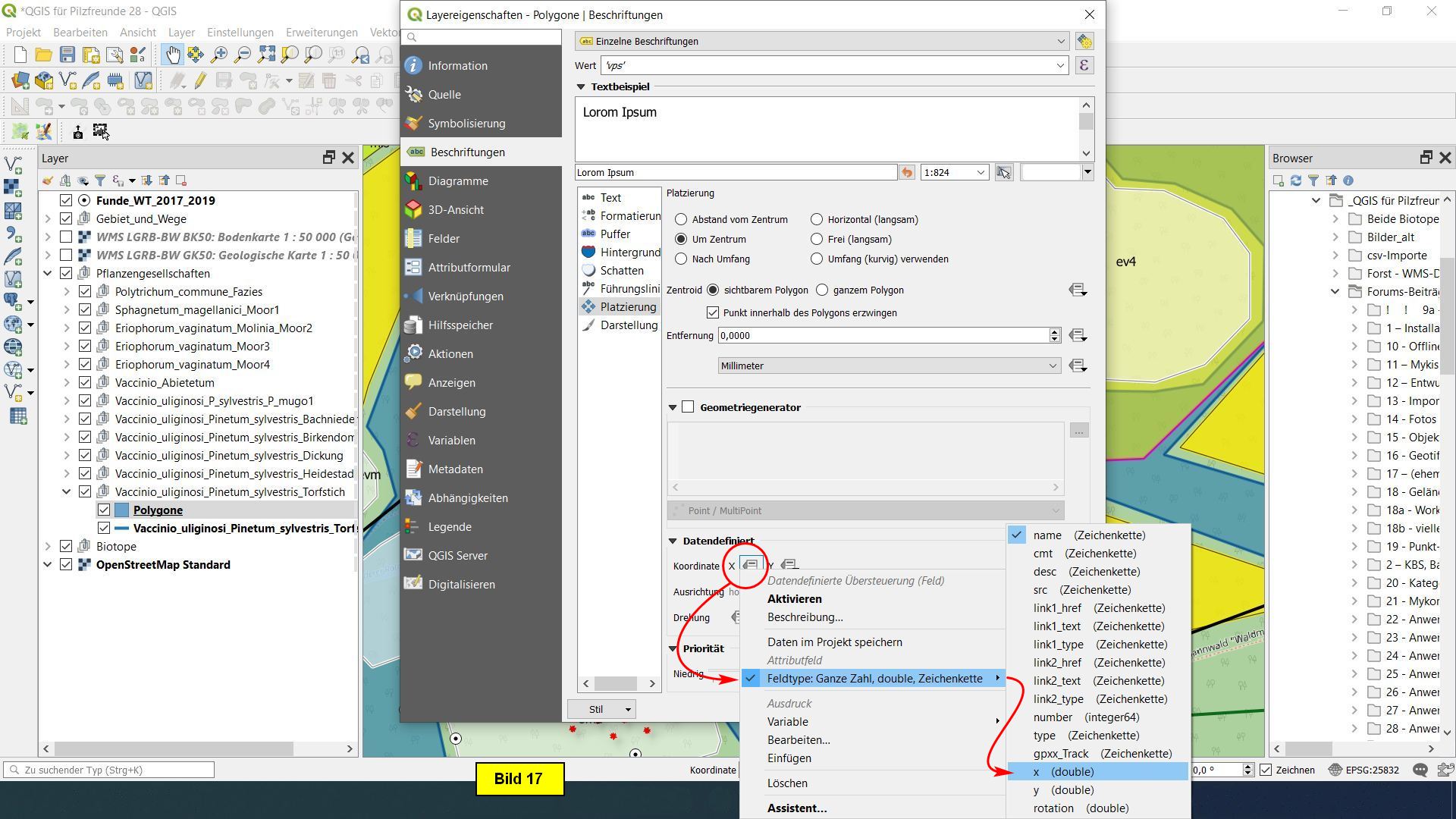

    Jetzt öffnen wir die Layereigenschaften und clicken ganz unten auf x:




    Im sich öffnenden Menü clicken wir auf Feldtype: Ganze Zahl, double... und selektieren x (double).




    Entsprechend verfahren wir mit y und selektieren y (double), schließlich mit Drehung und selektieren rotation (double).

    Damit ist die Beschriftung vps für das manuelle Verschieben und Drehen vorbereitet!

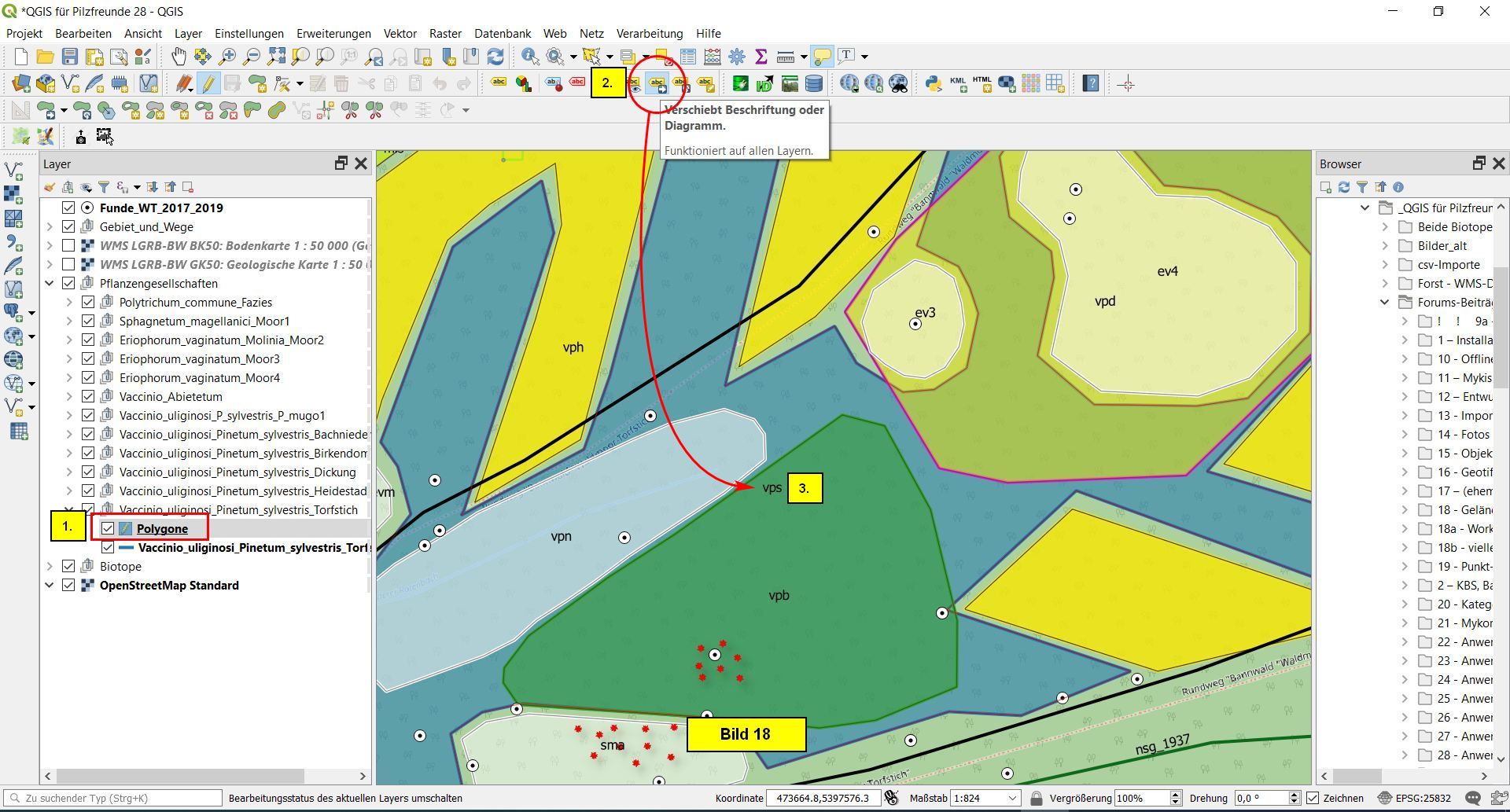

    Zum Verschieben von vps muss natürlich der zugehörige Layer selektiert bleiben (1.). Wir clicken auf den Verschieben-Button (2.), worauf der Cursor die Form eines Kreuzes annimmt, und dann auf vps (3.), worauf der Editier-Modus automatisch aktiviert wird:

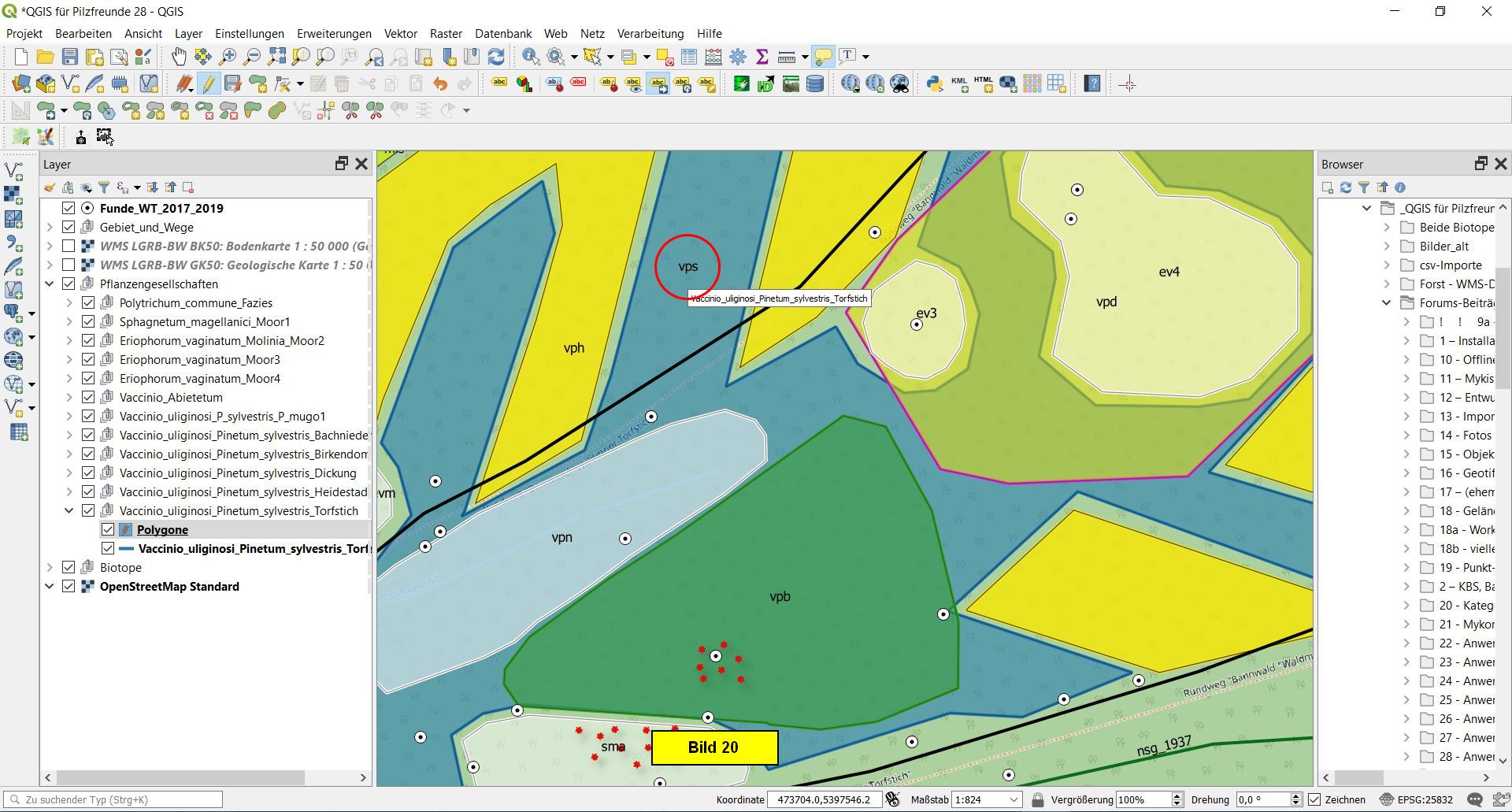

    Nun clicken wir auf die Zielposition (blauer Torfstich), worauf die Beschriftung dorthin verschoben wird:

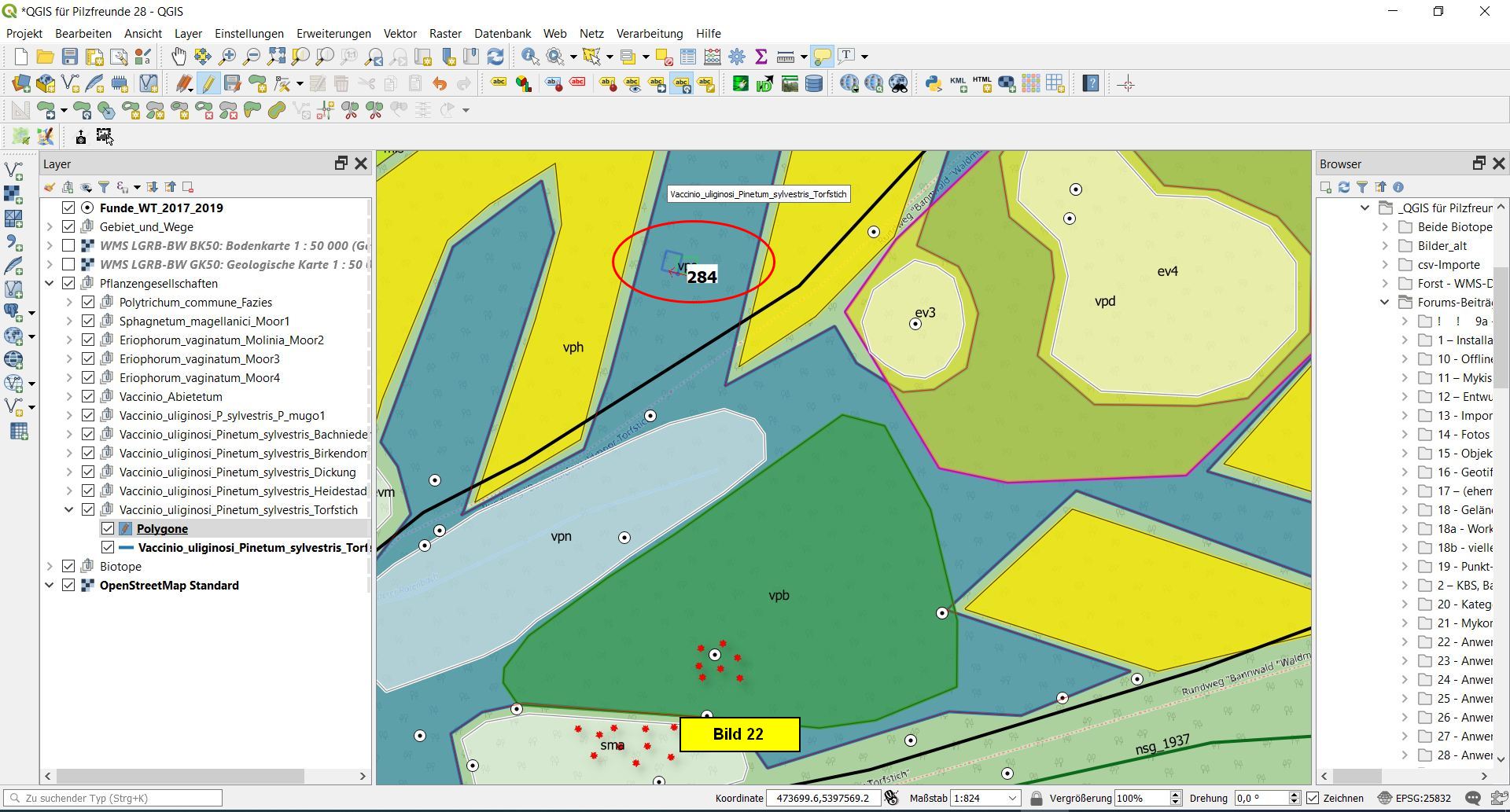

    Um den Beschriftungswinkel einzustellen, wird auf den Verdrehen-Button und dann auf die Beschriftung geclickt.

    Bei nicht gedrückter linker Maustaste lässt sich der gewünschte Winkel leicht verändern und mit einem weiteren Linksclick die Veränderung abschließen:

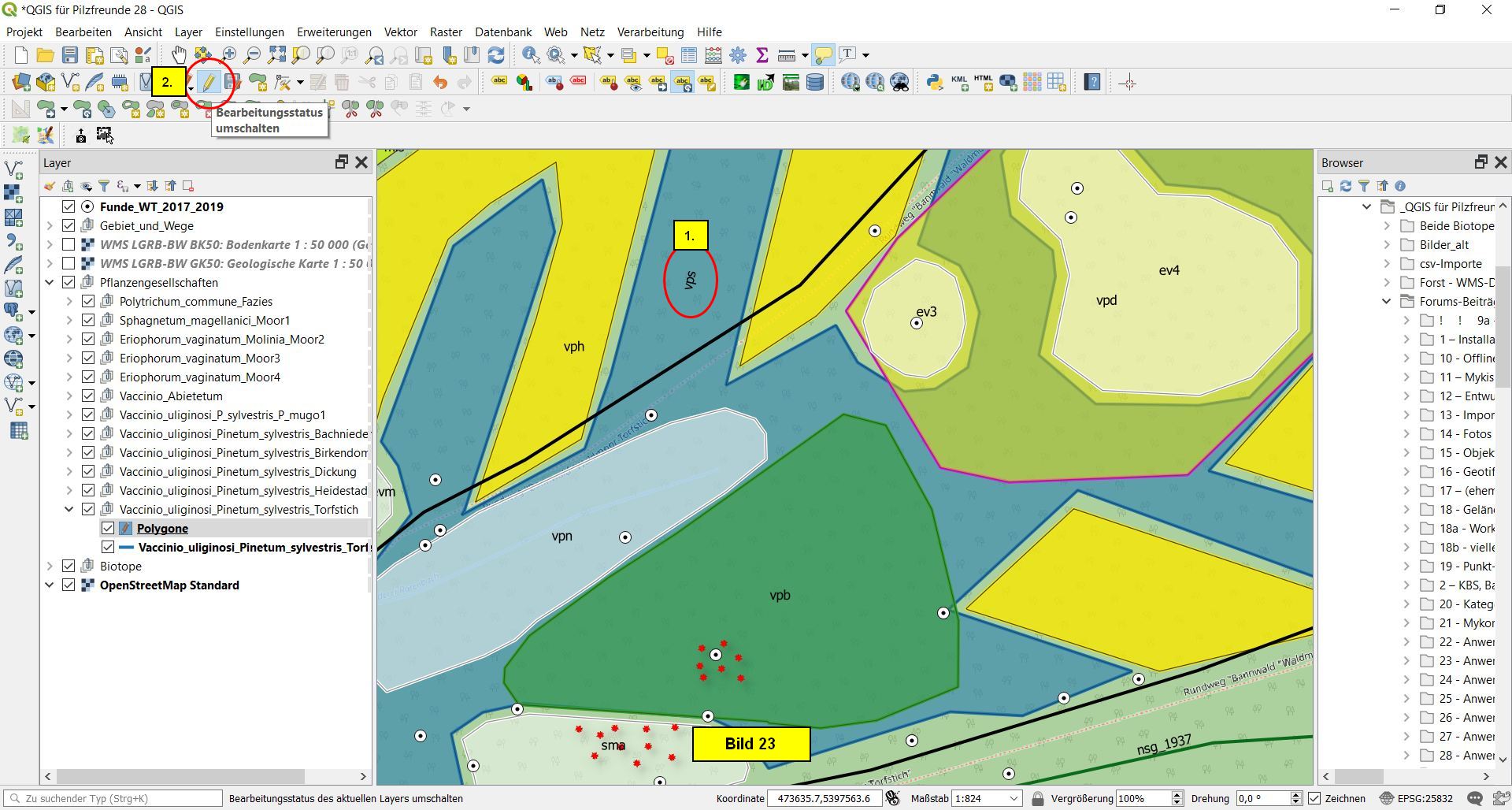

    Hier das Ergebnis (1.). Dann noch die Änderungen abspeichern und den Editiermodus verlassen (2.):

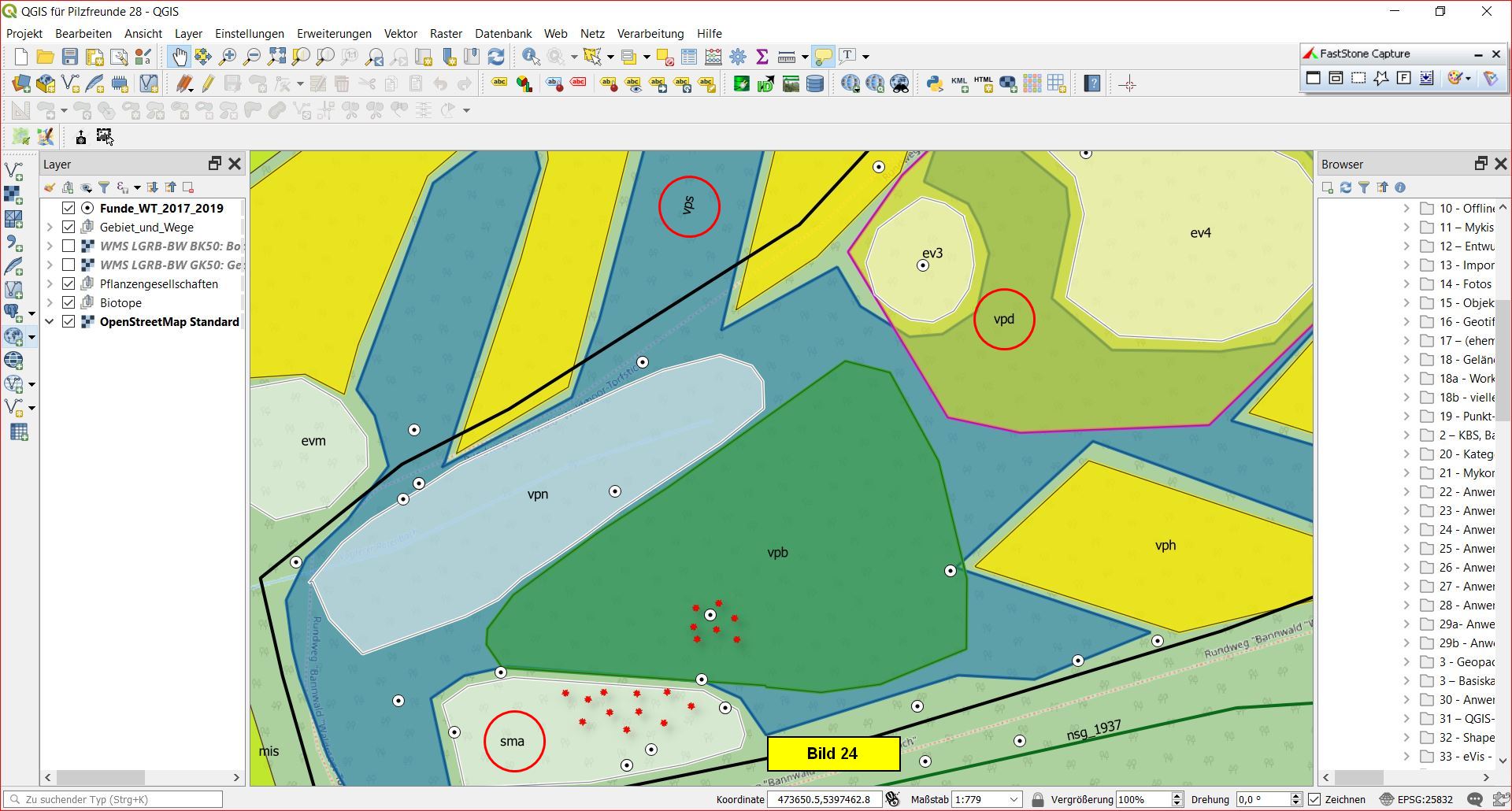

    Führt man obige Prozedur auch noch mit den beiden anderen Beschriftungen vpd und sma durch, kann das Ergebnis wie im nächsten Bild aussehen.





    Das war wohl ein recht langer Weg, doch es hat sich gelohnt. Jede Beschriftung liegt in dem ihr zugeordneten Bereich. ;)


    Nun noch das Projekt abspeichern als QGIS für Pilzfreunde 28.qgs.


    Das wär’s für heute.


    Über Fragen und Anregungen würde ich mich riesig freuen!:kaffee:


    Viel Erfolg!

    Bernd
