QGIS für Pilzfreunde Teil 18a - Workaround mit planlauf/Terrain

  • Willkommen in Teil 18a der Forumsreihe „QGIS für Pilzfreunde“!


    Hier die Übersicht über alle Teile dieser Forumsreihe


    Ziel für heute: Ein als xyz-Textdatei vorliegendes Digitales Geländemodell DGM1 (Lidar-Daten mit 1-Meter-Auflösung) mit Hilfestellung der Software planlauf/Terrain in QGIS einpflegen um ein ansprechendes Geländerelief zu erzeugen.

    In Teil 18 hatte ich gezeigt, wie man eine xyz-Textdatei in QGIS3 importiert und daraus ein Geländemodell erstellt. In QGIS 2.18 war mir das leider nicht gelungen. Mit dem hier dargestellten Workaround spielt die QGIS-Version keine Rolle.


    Voraussetzung: Man besitzt eine Lizenz der Software planlauf/Terrain. Hierzu siehe auch hier.


    Bei planlauf/Terrain handelt es sich um eine Software zur Visualisierung von 3D-Geländemodellen, auch für unterwegs mit GPS-Empfänger nutzbar.


    Das Vorgehen im einzelnen

    A) planlauf/Terrain-Export des Geländemodells als georeferenzierte jpg-Datei

    B) Import der jpg-Datei als Rasterlayer in QGIS 2.18 (QGIS 3.x funktioniert auch)



    A) planlauf/Terrain-Export des Geländemodells als georeferenzierte jpg-Datei

    Es handelt sich um dieselben DGM1-Testdaten aus Teil 18 (xyz-Textdatei), wo man sie auch herunterladen kann. In Planlauf-Terrain sieht das Geländemodell (3D) dann so aus, wie Bild 1 es zeigt.

    Der Exportablauf ist der folgenden Bildfolge zu entnehmen. In Bild 2 habe ich außerdem den Bildkontrast erhöht.

    Wichtig: Die aus planlauf/Terrain exportierten Daten haben das KBS ETRS89 / UTM








    B) Import der jpg-Datei als Rasterlayer in QGIS 2.18

    Die Bildfolge zeigt das Vorgehen:

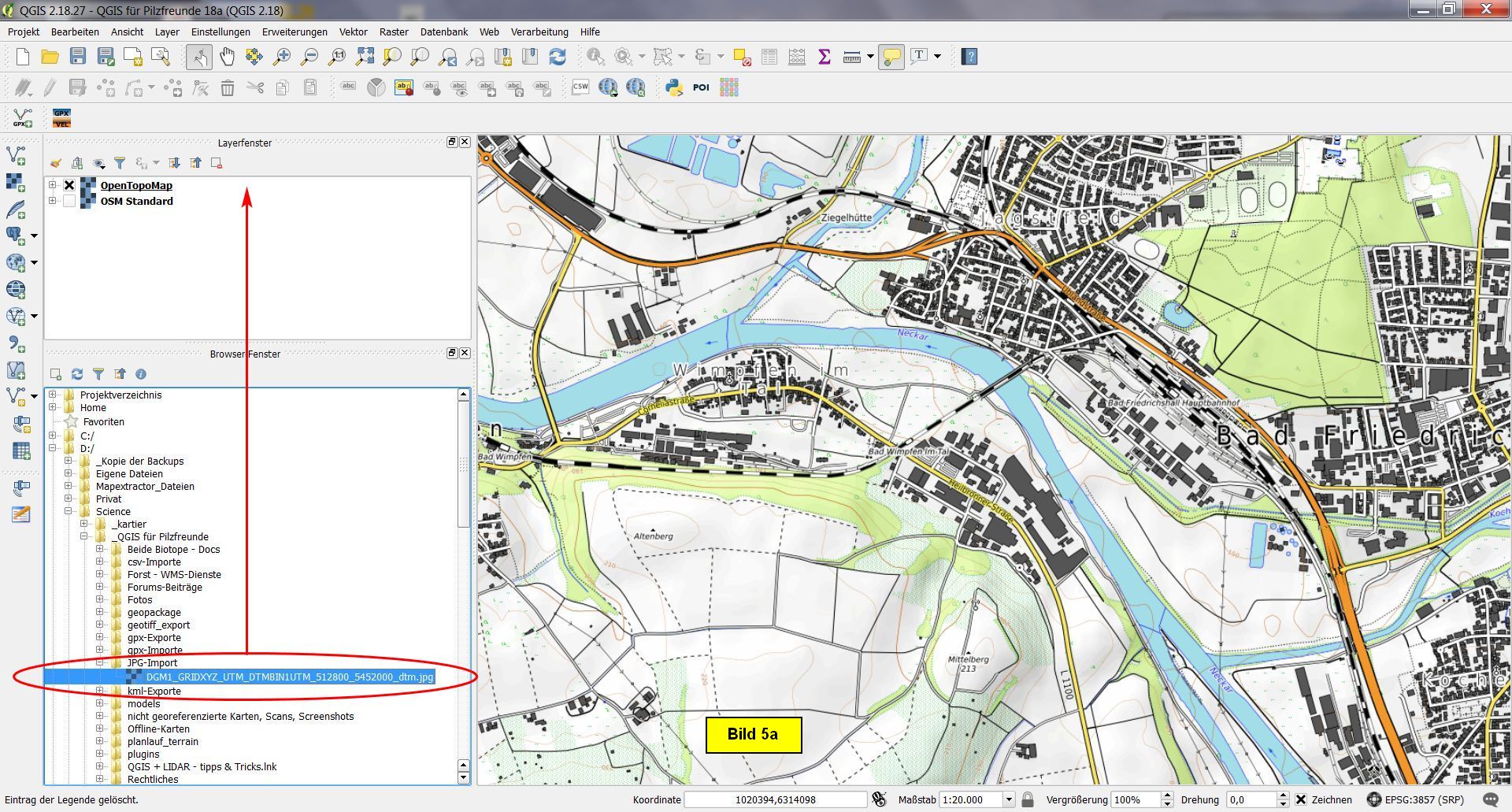

    Zuerst die georeferenzierte jpg-Datei per Drag & Drop aus dem Browser-Fenster ins Layer-Fenster ziehen:

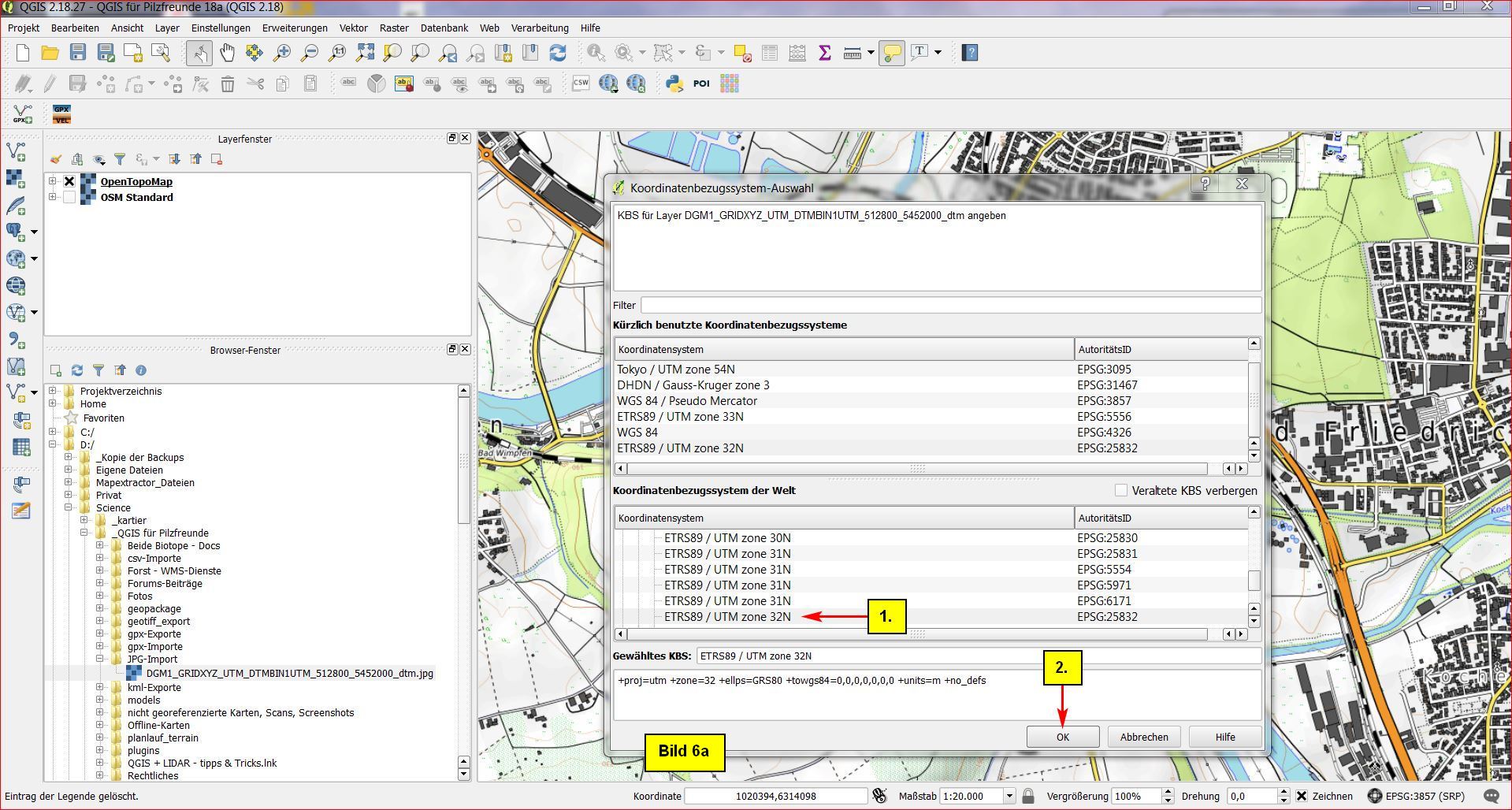

    KBS des importierten jpg-Files selektieren (hier ETRS89/UTM32N EPSG:25832):



    Und hier das Ergebnis. Es ist natürlich nur 2-dimensional:

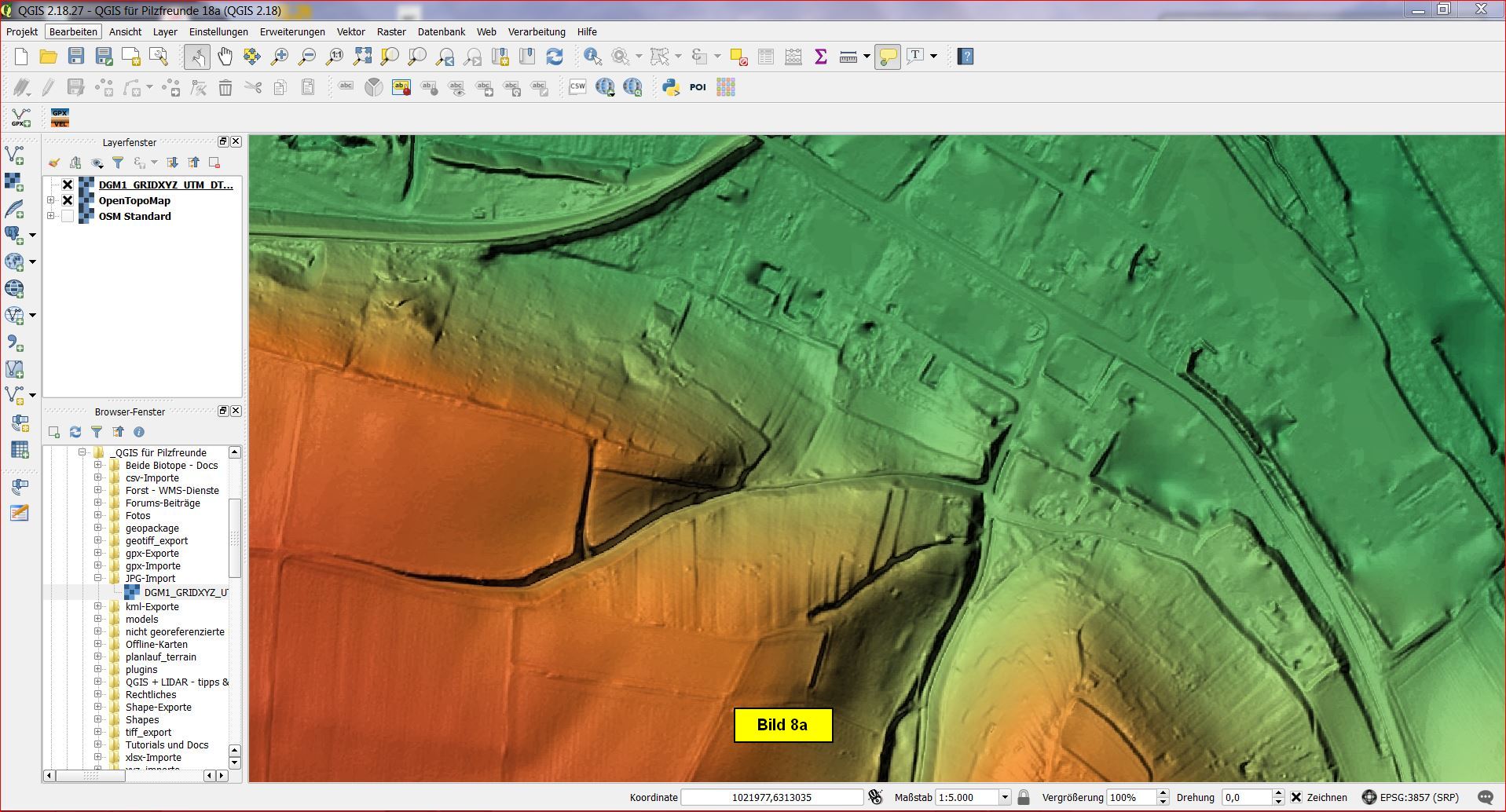

    Maßstab 1:5000:




    Auf dem letzten Bild kann man schön sehen, wie „versteckte“ Pfade, Gräben, Grundstücke, Erdlöcher etc. sichtbar werden, eben die große „Idee“ von Lidar.



    Das war’s für heute.


    Über Fragen und Anregungen würde ich mich sehr freuen!



    Viel Erfolg!

    Bernd



    Glossar, Abürzungen:

    ASCII - American Standard Code for Information Interchange

    BW – Baden-Württemberg

    Canvas - Fenster; Landkarte; Anzeige. siehe auch unter: map canvas, QGIS canvas

    CSV - Comma Separated Values; einfach strukturierte Textdatei

    DGM – Digitales Gekändemodell; engl. DTM - Digital Terrain Model

    DGMx - Digitales Geländemodell mit x Metern Gitterweite

    DLM - Digitales Landschaftsmodell

    DOM – Digitales Oberflächenmodell; engl. DSM - Digital Surface Model

    EPSG - European Petroleum Survey Group Geodesy

    ETRS89 / UTM (Universal transverse Mercator) - Flächengetreues KBS in der Einheit Meter, d.h. geeignet zum Messen von Strecken und Flächen

    Gauss-Krüger - Flächengetreues KBS in der Einheit Meter, allerdings inzwischen vielfach durch ETRS89 / UTM ersetzt worden

    Georeferenzierung (Geocodierung, Verortung, Geotagging) - Einen Datensatz, z.B. ein Foto oder eine Karte, mit Koordinaten versehen

    Geopackage - Daten-Container, der viele Shape- und Rasterdaten in einer einzigen Datei vereint.

    GeoTiff - Georeferenzierte Bilddatei, quasi ein Standard für Rasterdaten; entspricht TIFF, besitzt aber zusätzlich Informationen über die Georeferenzierung. Diese sind in den Metadaten des bildes abgespeichert.

    GIS – Geoinformationssystem

    GNSS - Global Navigation Satellite System

    Google Maps - Online-Kartendienst von Google LLC

    GPX (GPS eXchange Format) – für Datenaustausch mit GPS-Empfängern

    GRASS - Geographic Resources Analysis Support System

    HTML - Hypertext Markup Language

    KBS – Koordinatenbezugssystem

    KML (Keyhole Markup Language) - Austauschformat für Geodaten, vorgesehen für Google Earth (aber auch für GPS-Empfänger nutzbar)

    KMZ - dasselbe wie KML, lediglich in komprimierter Form

    Lidar (Light Detection And Ranging) – Laser-Scan der Geländeoberfläche

    LiMT – Linke Maustaste

    Map Canvas - Karte; Kartenfenster, also der Bereich, in dem die Karte angezeigt wird

    m.ü.NN. - Meter über Normal Null

    Open Data – Für jedermann frei nutzbar zur Verfügung gestellte Daten

    OSM – OpenStreetMap

    Passpunkte – Referenzpunkte beim Georeferenzieren von Karten

    Plugins - Programmerweiterungen

    Projektbereich - Gesamtbereich aller Programme und Daten eines QGIS-Projektes im Rechner, beinhaltet das gesamte "Ordnergebäude" inklusive der Projektdateien und aller Daten. Hier in der Forumsreihe ist es der Ordner \_QGIS für Pilzfreunde\ mit sämtlichen Unterordnern und Dateien. Will man ein QGIS-Projekt auf einem anderen Rechner laufen lassen, so braucht man lediglich den Projektbereich zu kopieren!

    Projektdatei - Datei mit Endung .qgs, über die QGIS gestartet wird. Sie enthält die Projekteigenschaften, die Verknüpfungen zu den im Projekt enthaltenen Layern und vieles mehr. Sie enthält jedoch nicht die Daten

    QGIS – Kostenfreies, sehr mächtiges GIS

    QGIS canvas - QGIS-Arbeitsfläche, QGIS-Kartenfenster

    Rasterlayer - Layer, bestehend aus bildhaften, pixelcodierten Geodaten

    ReMT – Rechte Maustaste

    Schummerung – Pseudo-3D-Darstellung durch Schattenwurf

    Shape, Shapefile - Grafikdatei zum Darstellen von Punkten, Linien und Polygonen (Flächen). Shapes sind georeferenziert.

    TIFF - Tagged Image File Format - Dateiformat für hochauflösende Bilder, ist verlustfrei und nicht komprimiert.

    Tiles – Karten min Form sogenannter „Kacheln“

    URL – ein Internet-Link oder die Adresse einer Website

    UTM - Universal Transverse Mercator, siehe auch ETRS89

    Vektorlayer - Layer, bestehend aus vektorcodierten Geodaten, d.h. aus Punkten, Linien und Polygonen (Flächen)

    Vertex (Plural Vertices) - Scheitelpunkt, Punkt im 3-dimensionalen Raum

    WFS - Web Feature Service

    WGS84 - World Geodetic System 1984

    WGS 84 EPSG:4326 – globales KBS, bei GPS-Empfängern verbreitet, nicht zum Messen geeignet

    WGS 84/ Pseudo-Mercator EPSG:3857 – globales KBS für WMS-Einbindungen, nicht zum Messen geeignet

    WMS (Web Map Service) – Internet-Schnittstelle für Landkarten
